D’abord, une mesure rapide et fiable de la surproduction
Ces mesures de surproduction doivent être très réactives pour s’adapter aux variations rapides de production et de consommation (nuage qui passe, machine à laver qui démarre). C’est pourquoi il faut privilégier les sondes ampèremétriques analogiques, sur un capteur fait maison avec des composants de qualité.

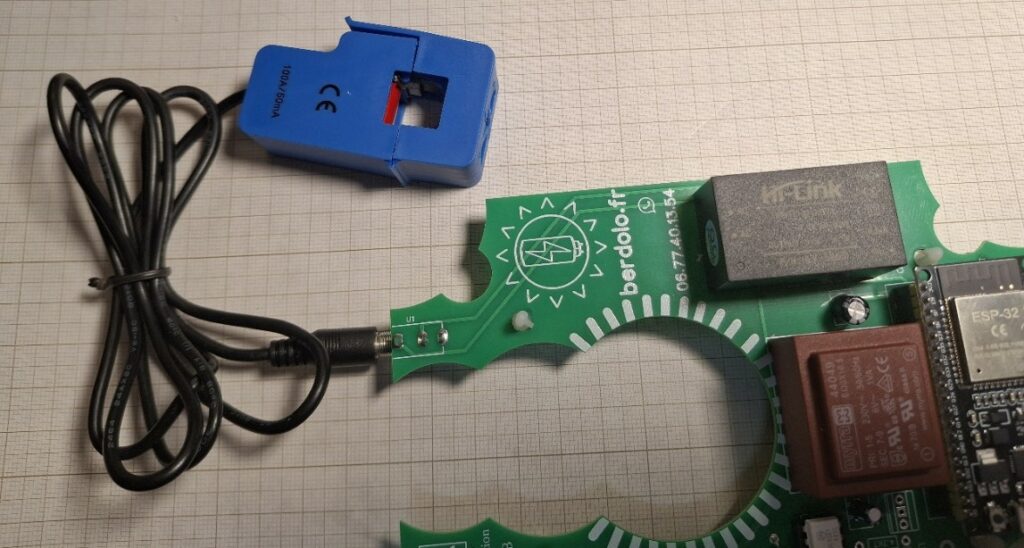

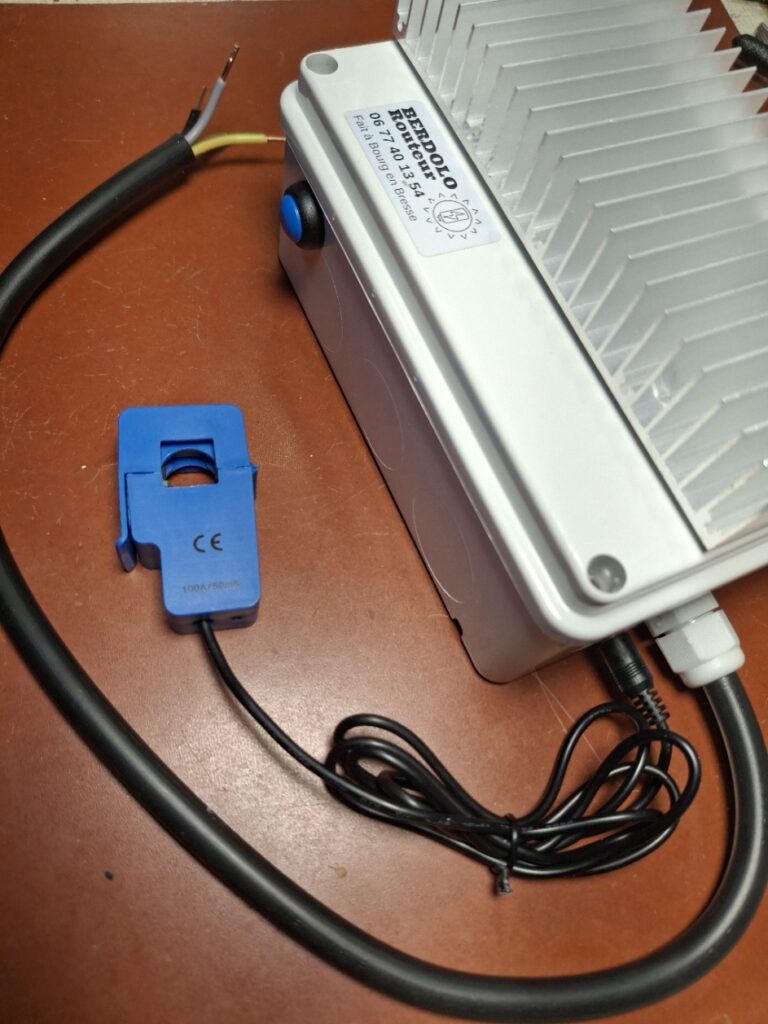

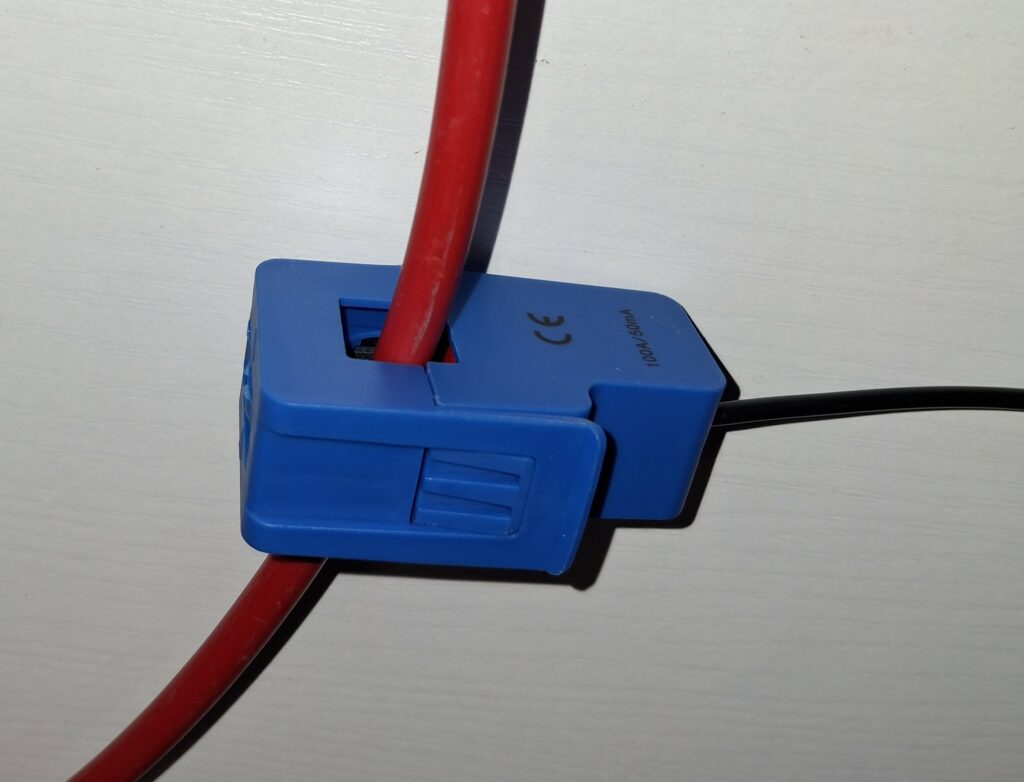

Sonde ampèremétrique filaire
25 mesures de puissance active par seconde
Fabrication artisanale
100 % maîtrisé, 100 % réparable

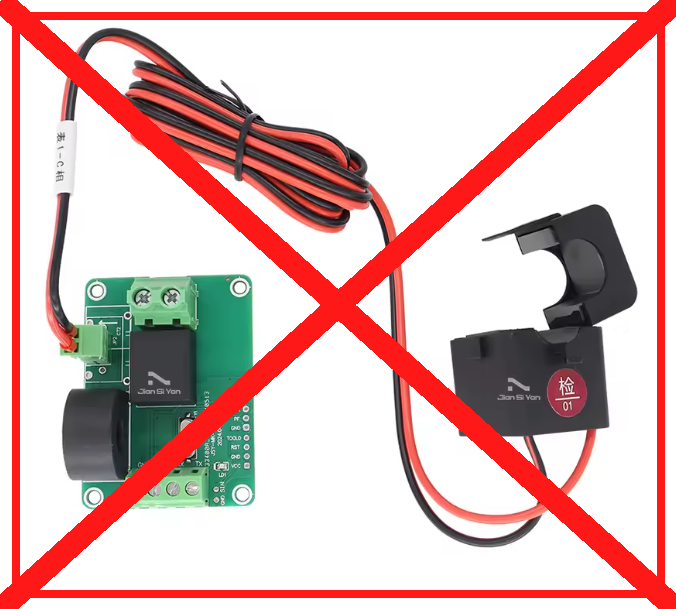

Le choix était vite fait…
On va prendre la solution la plus rapide, indépendante du Wi-Fi et sans seuil avec le principe F1ATB
La « calculatrice » du routeur, c’est un micro-contrôleur ESP32 de bonne qualité, dont la production est parfaitement maîtrisée, écoulée par millions d’exemplaires chaque année dans le monde.
Logiciel F1ATB

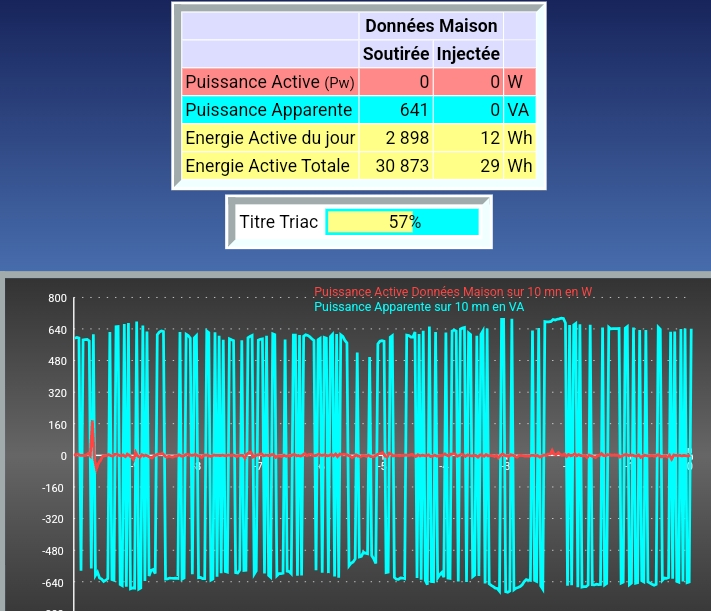

Le bilan de Wh facturés par EDF (courbe rouge) pendant une phase de routage, tend vers 0Wh alors que le ballon est en chauffe avec la surproduction.
Ensuite, le routage, c’est de la puissance qui passe dans un triac

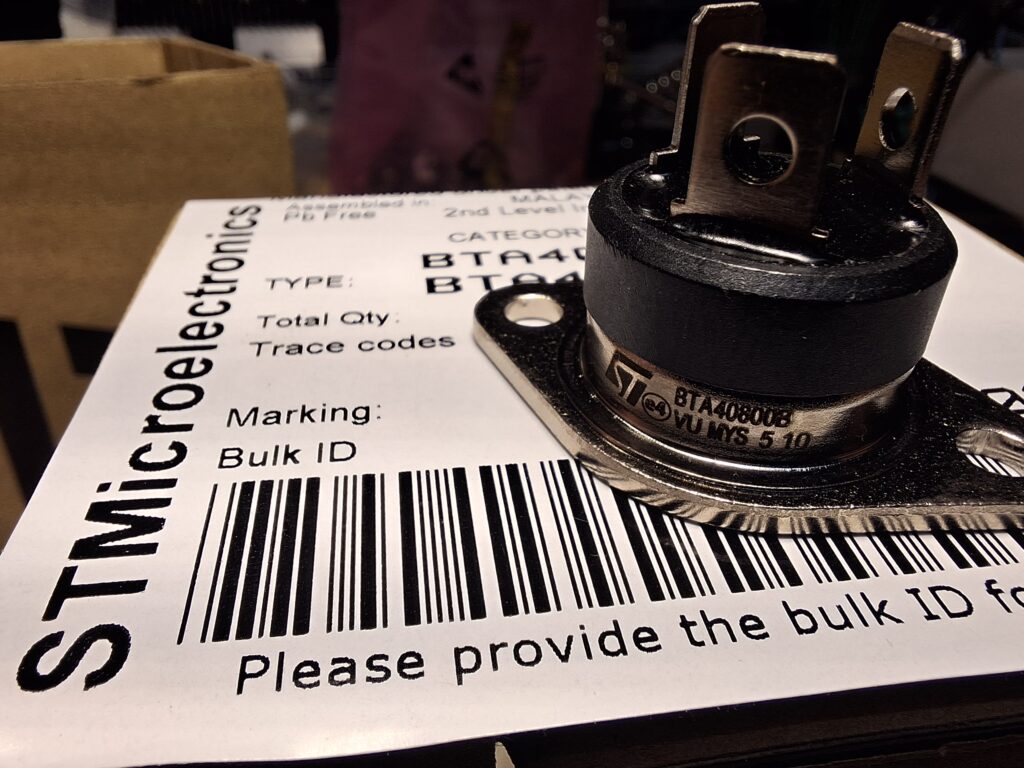

Alors le seul composant chargé de faire varier toute la puissance est un triac du fabricant STMicroelectronics,
très fiable et robuste.

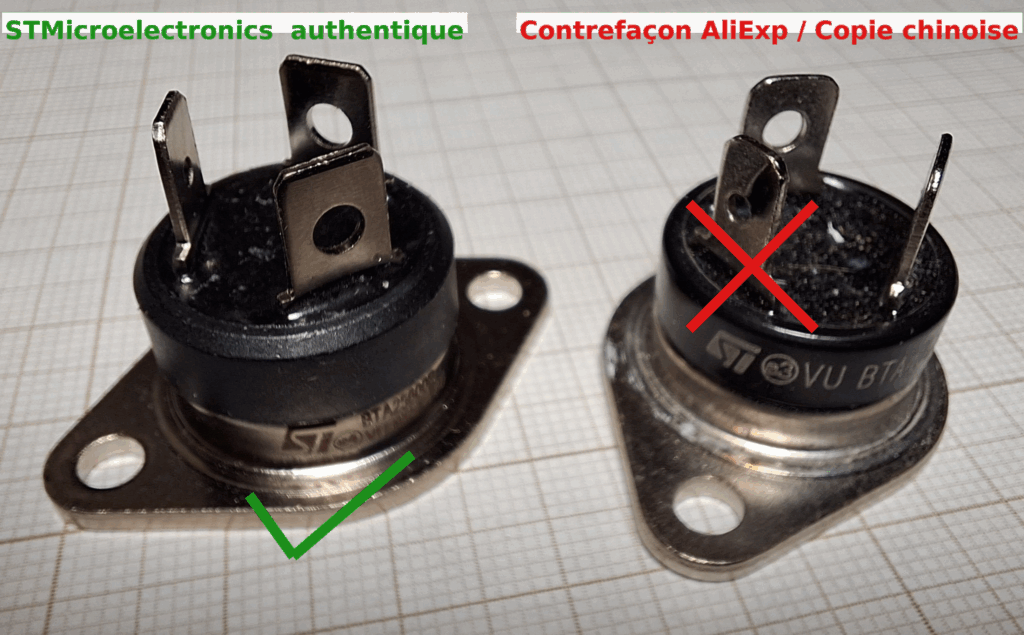

C’est incomparable aux usurpations chinoises,
en kit Aliexpress Boncoin

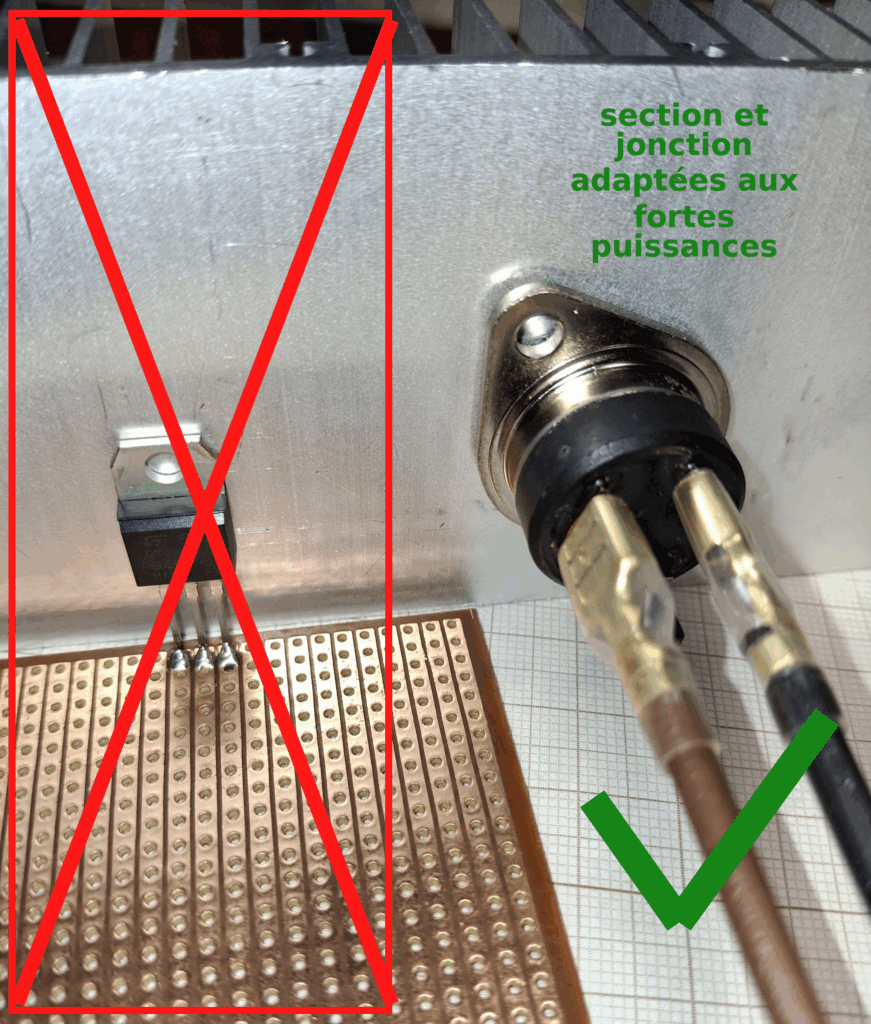

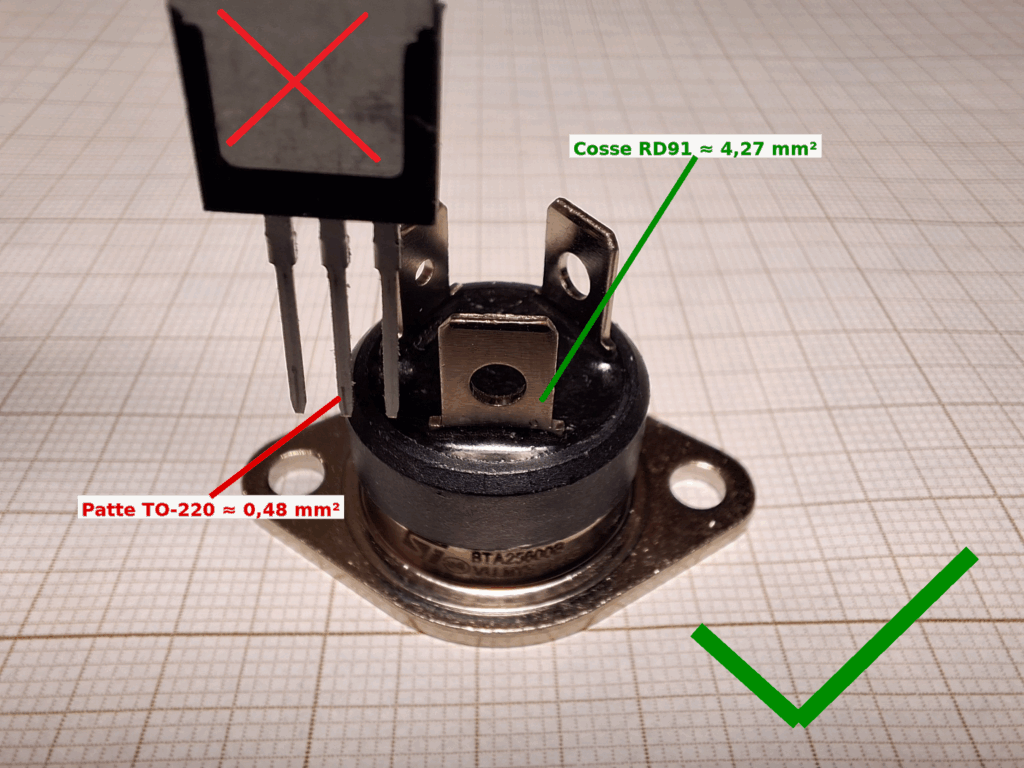

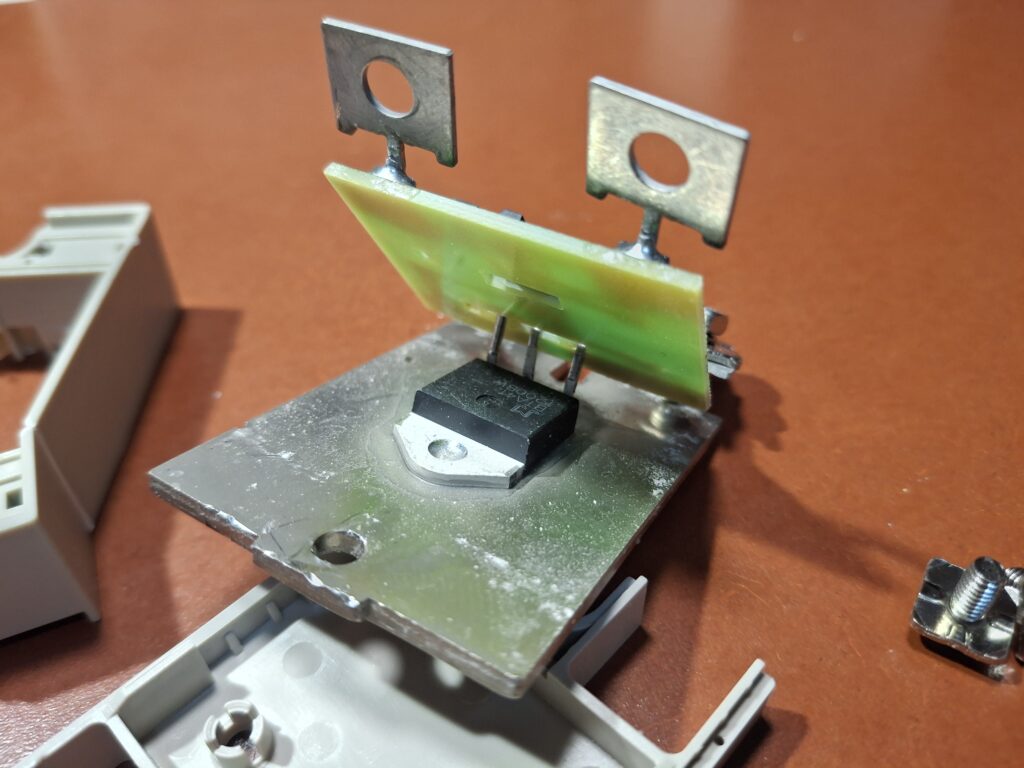

Je propose uniquement des « gros » triacs RD91 STM authentiques sur des cosses serties

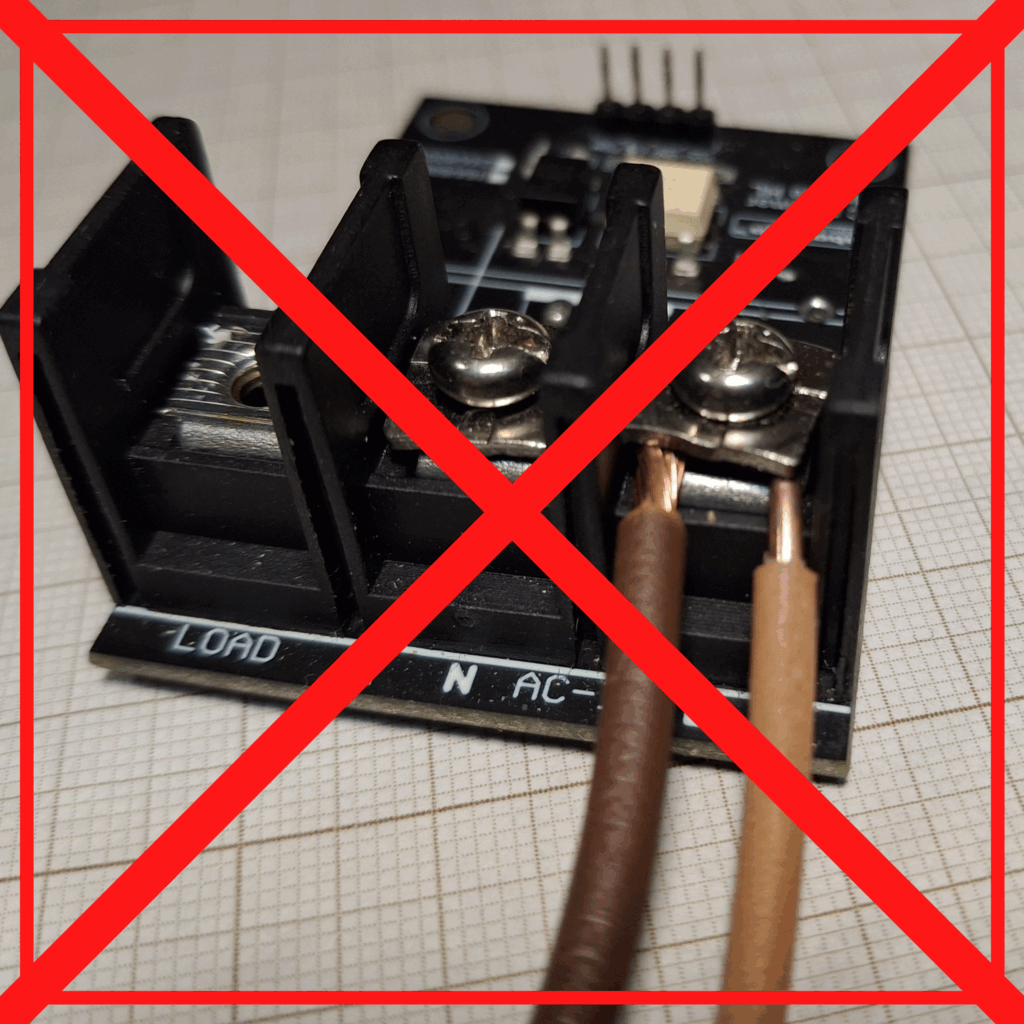

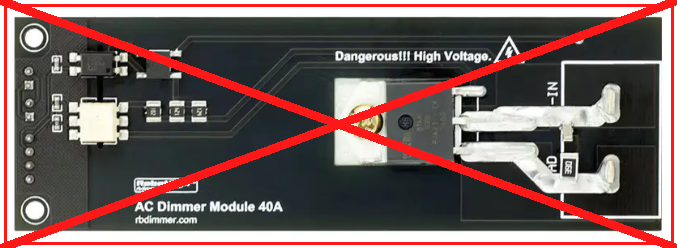

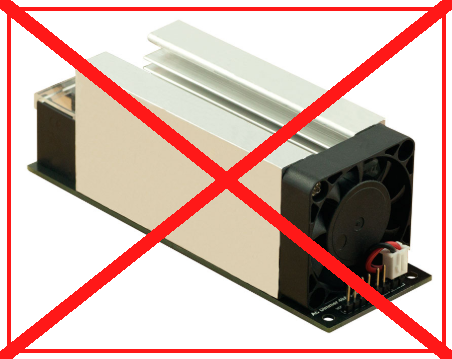

Sur ce dimmer 40A Robotdyn, on a un petit triac soudé sur des pistes sous-dimensionnées et un ventilateur bruyant… surchauffe assurée, surtout en cas de panne du ventilateur

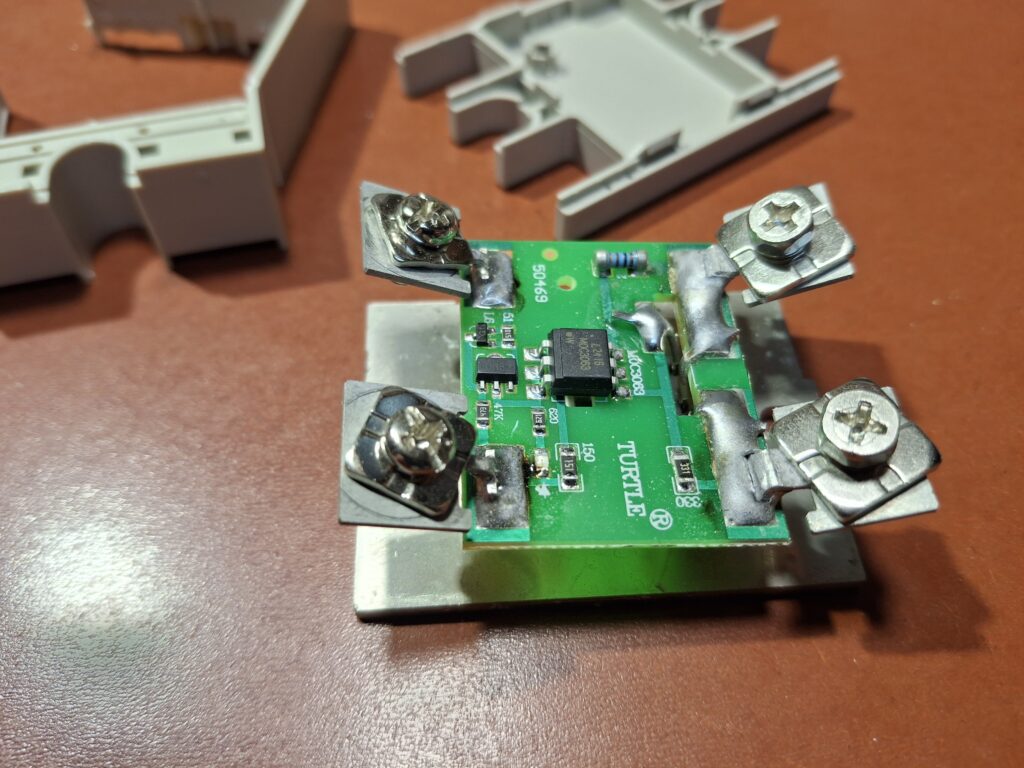

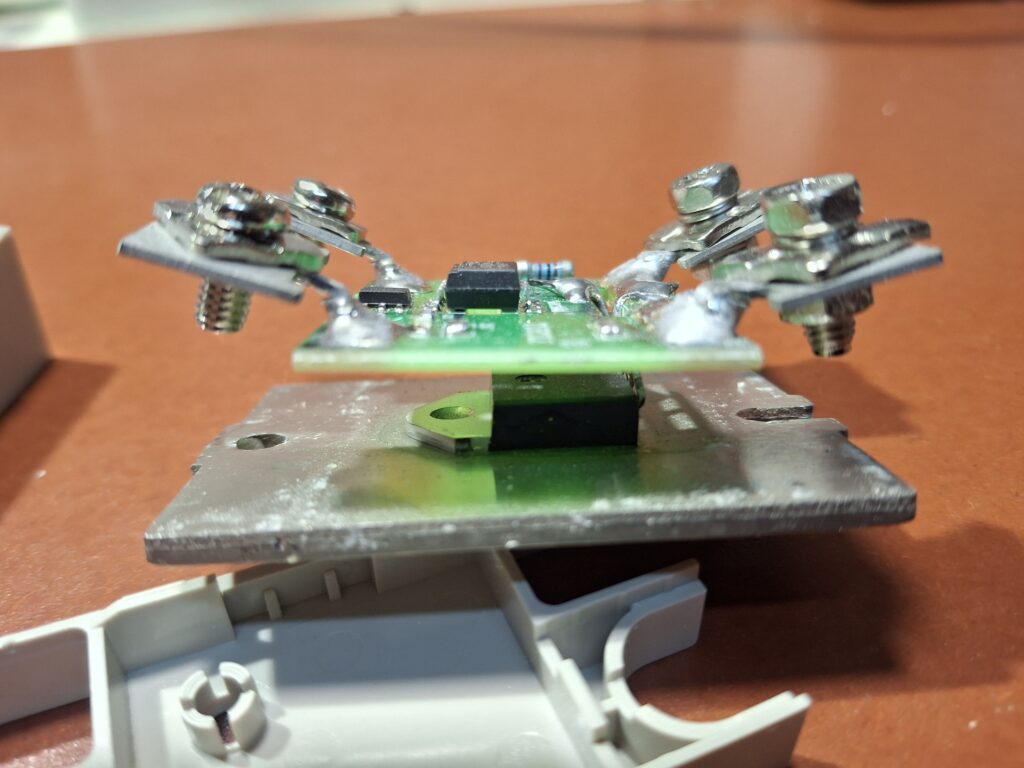

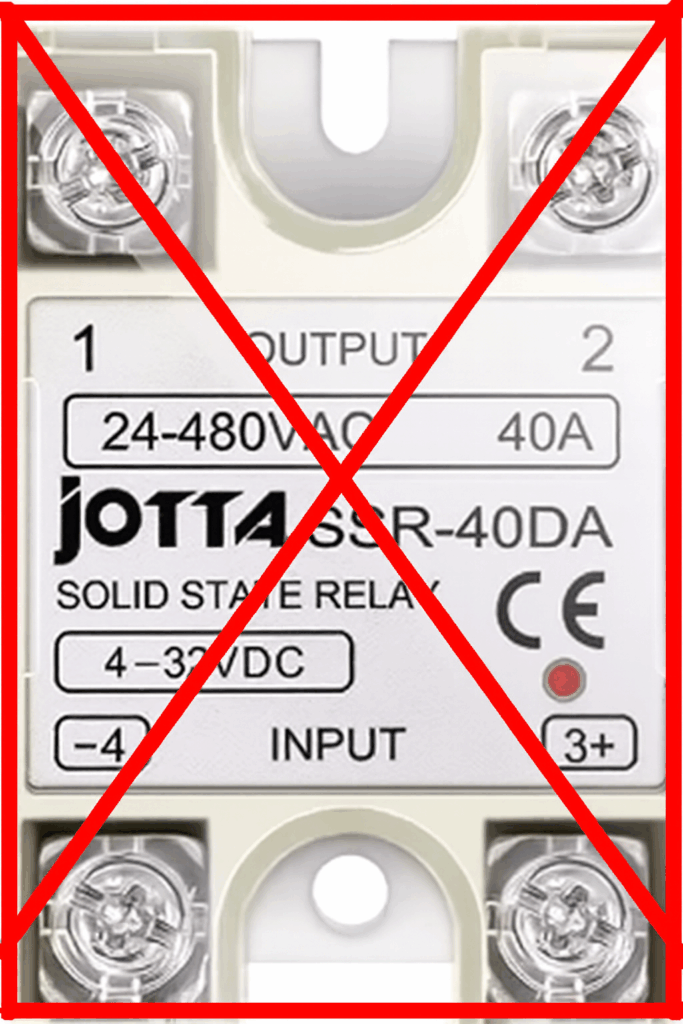

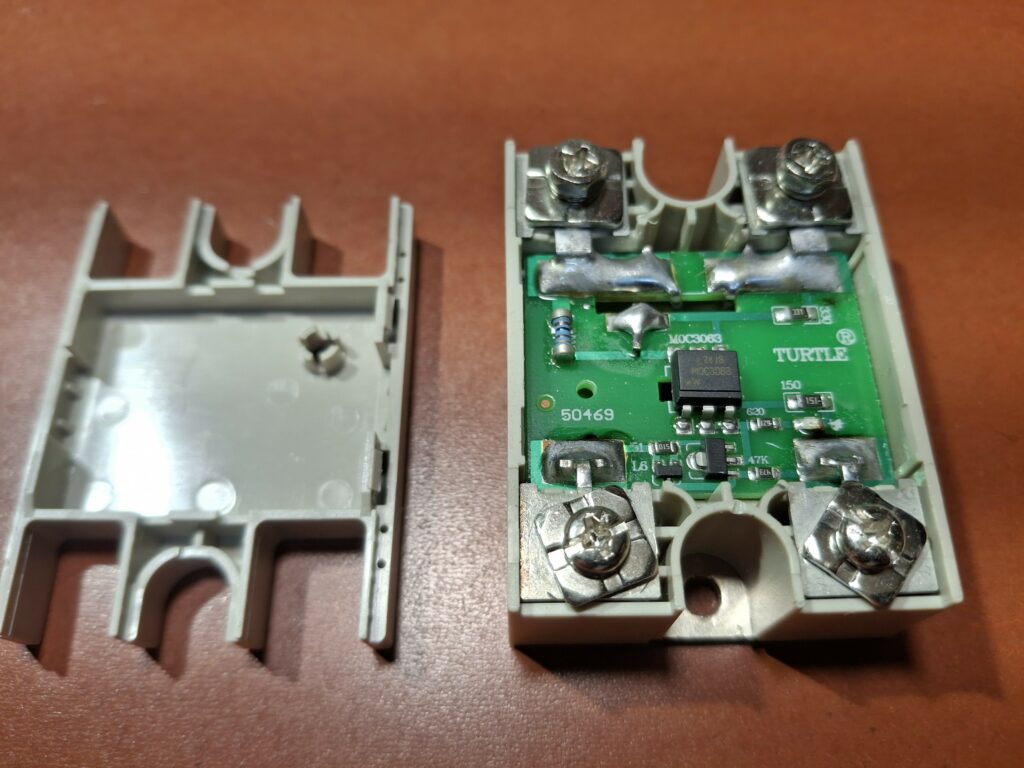

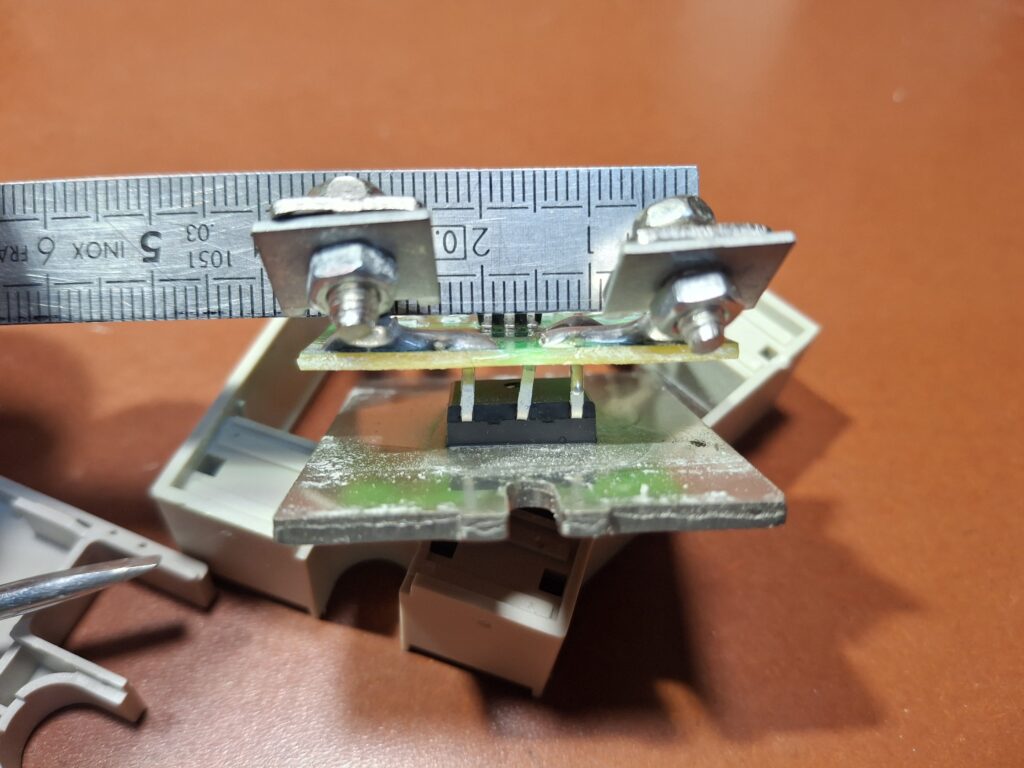

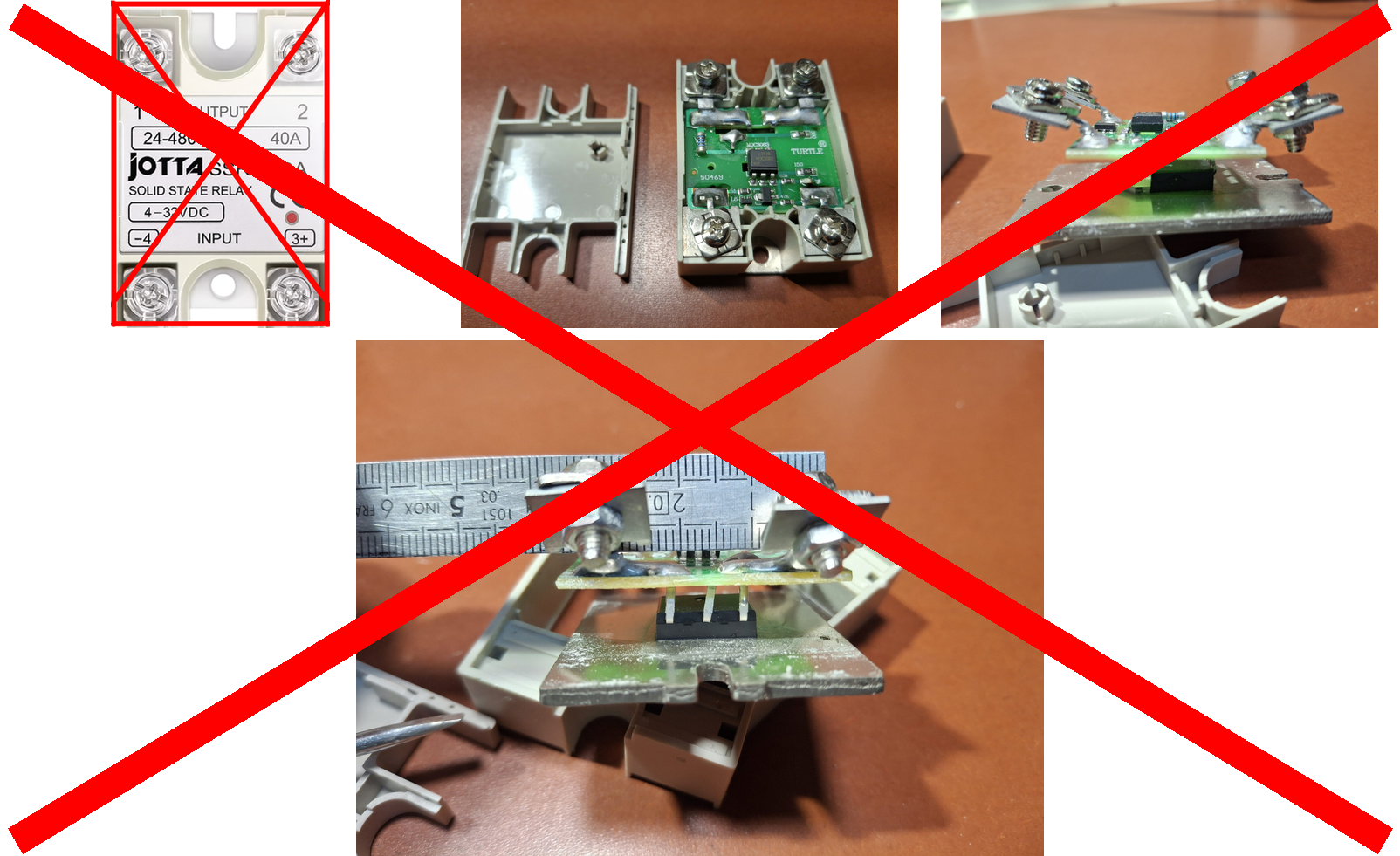

Dans un SSR, c’est aussi un petit triac sous-dimensionné, qui surchauffe, fond et brûle parfois.

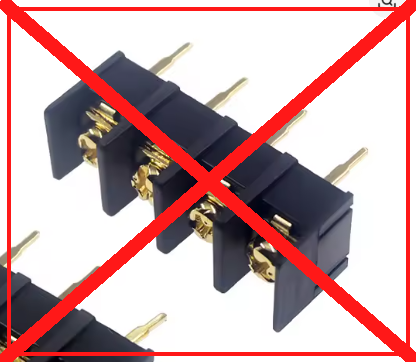

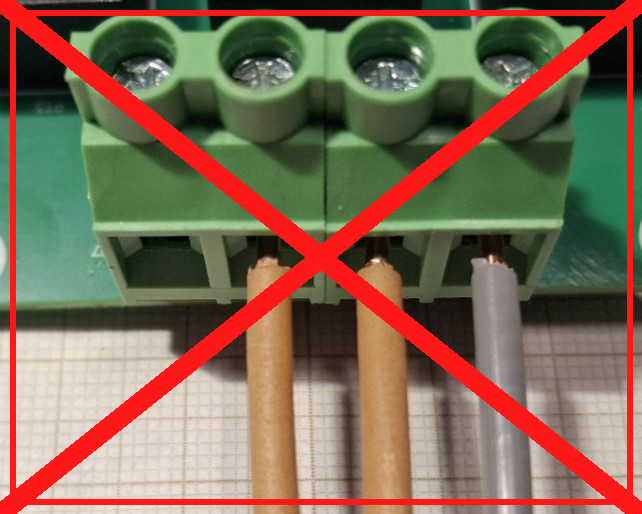

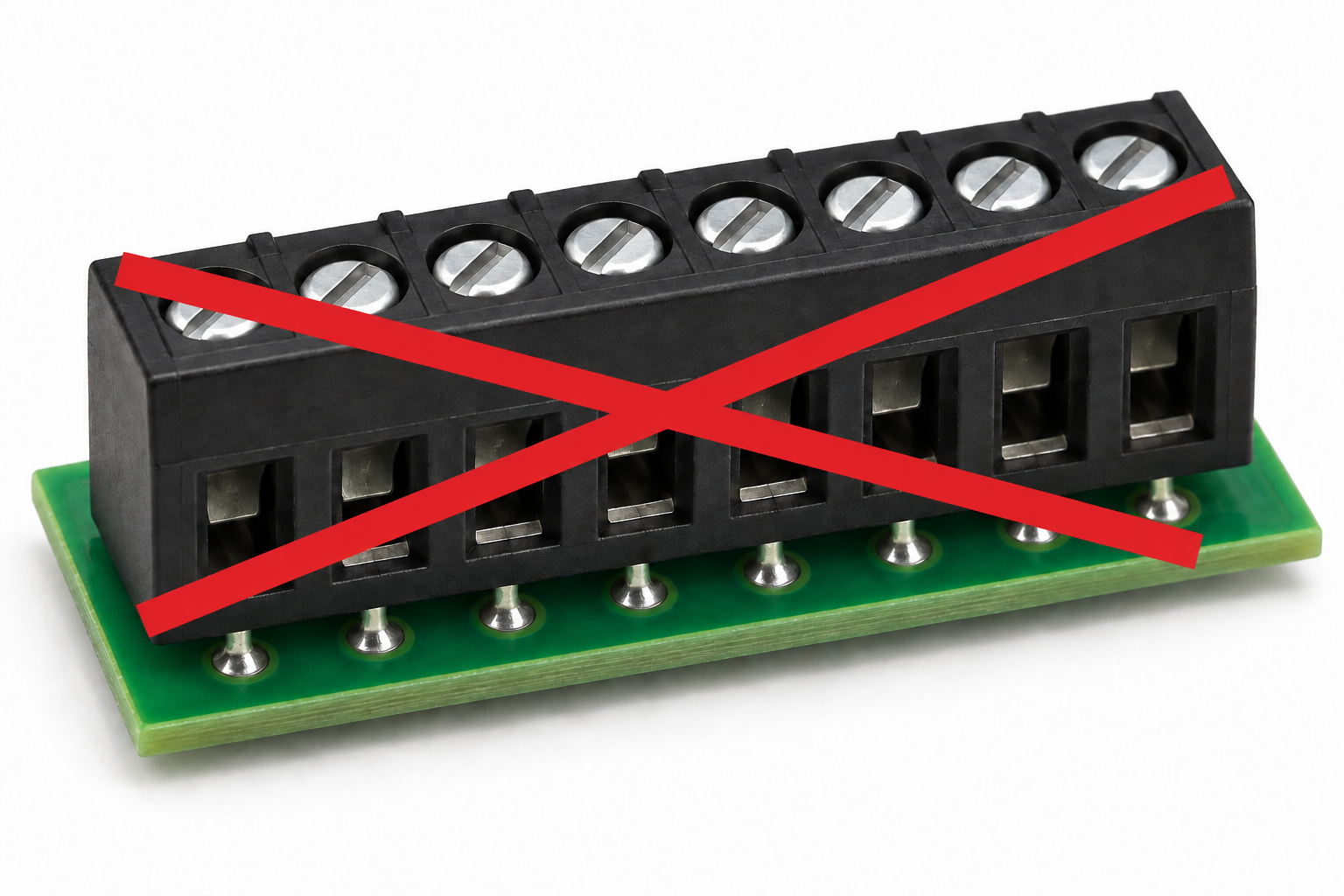

Pourquoi je n’utilise pas de petits borniers à vis sur PCB
Pour la puissance d’un chauffe-eau, je n’utilise pas de petits borniers à vis soudés sur une carte électronique. Je privilégie des connecteurs WAGO à ressort, dimensionnés pour le courant à faire passer.
3 000 W ÷ 230 V ≈ 13 A

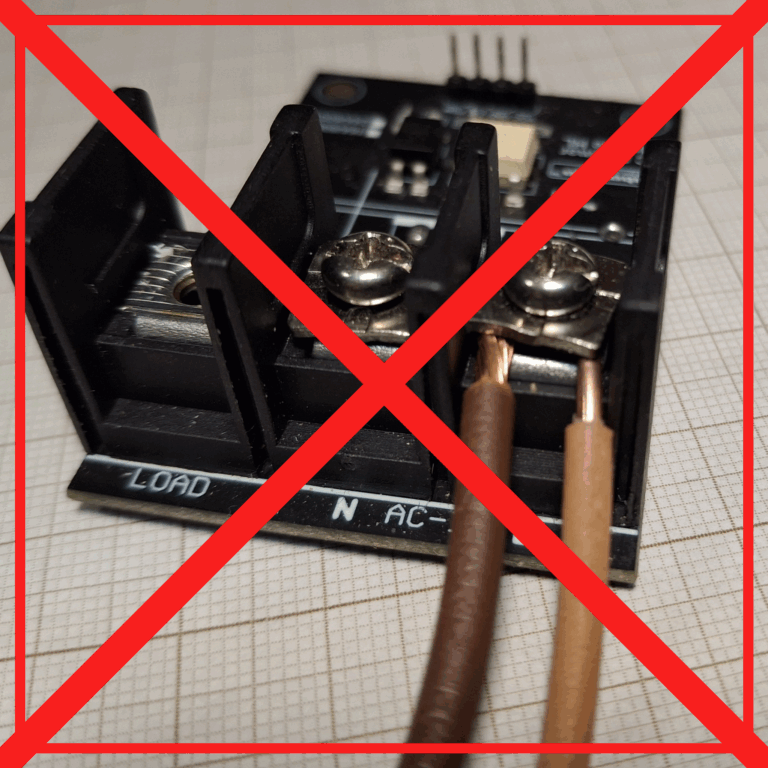

Un petit bornier soudé de ce type est très limité en tenue de puissance et insuffisant pour une résistance de 3 000 W.
Pas assez serré
Mauvais contact → résistance de contact plus élevée → risque d’échauffement.
Trop serré
Bornier ou conducteur endommagé, soudures sollicitées → contact dégradé → risque d’échauffement.

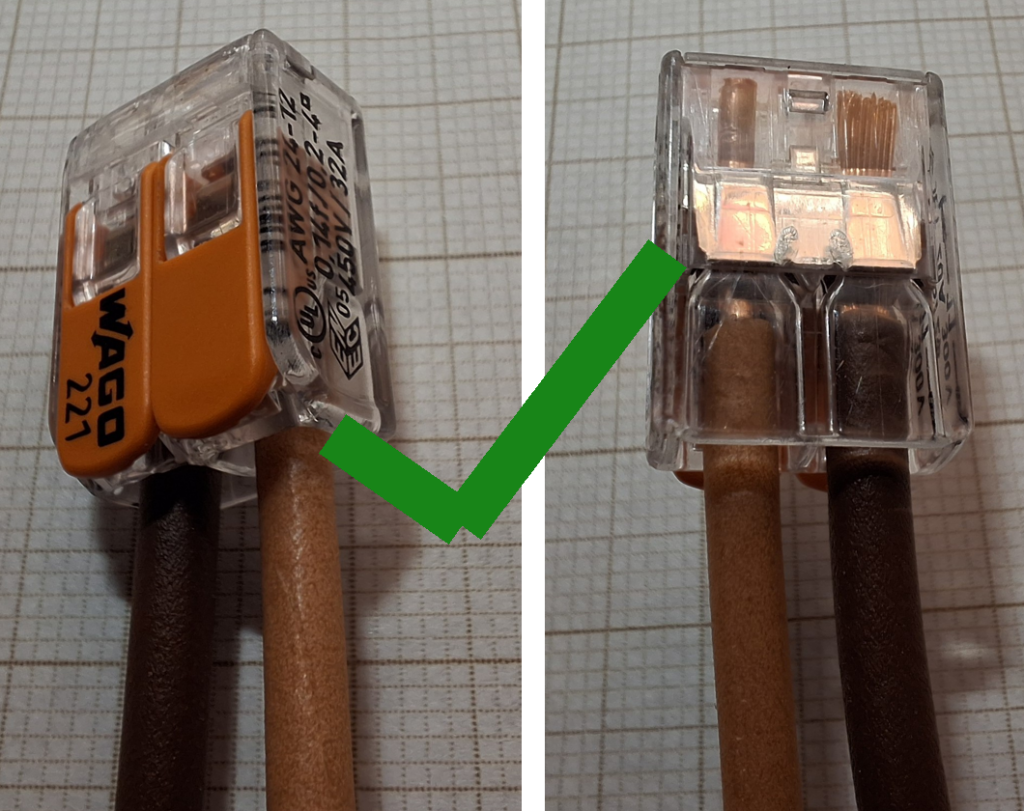

Mon choix : des connecteurs WAGO à ressort, sans vis de serrage sur les conducteurs.

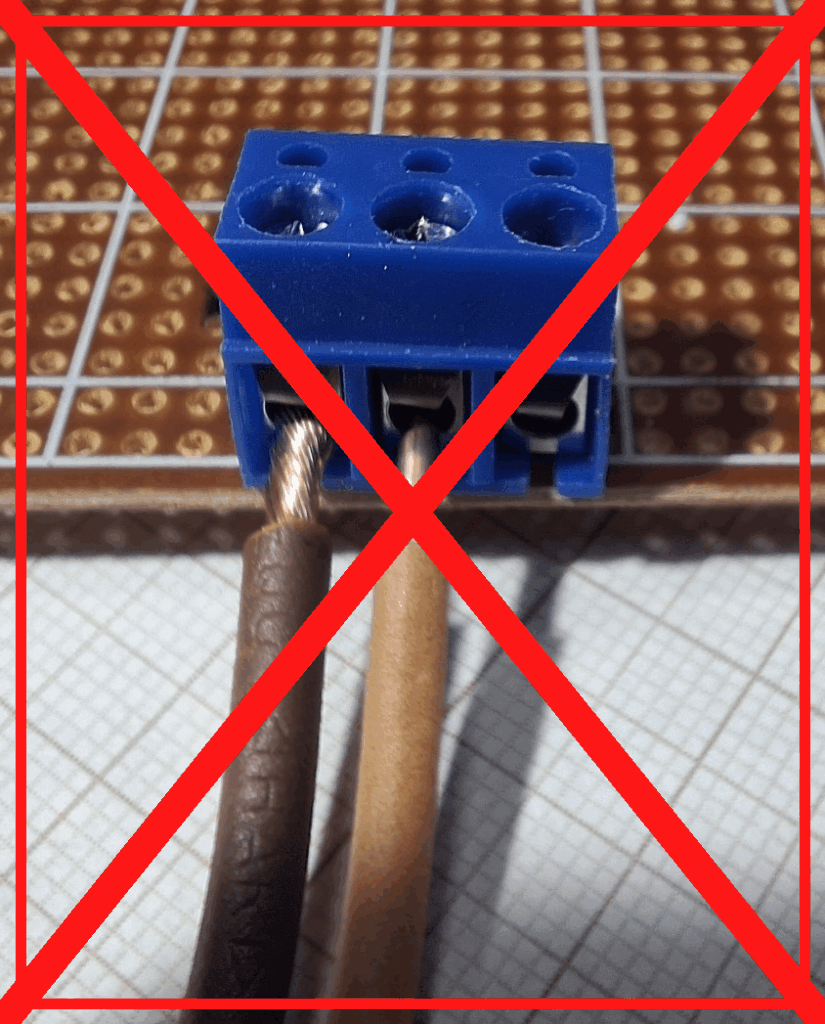

Borniers à vis brasés sur un circuit imprimé

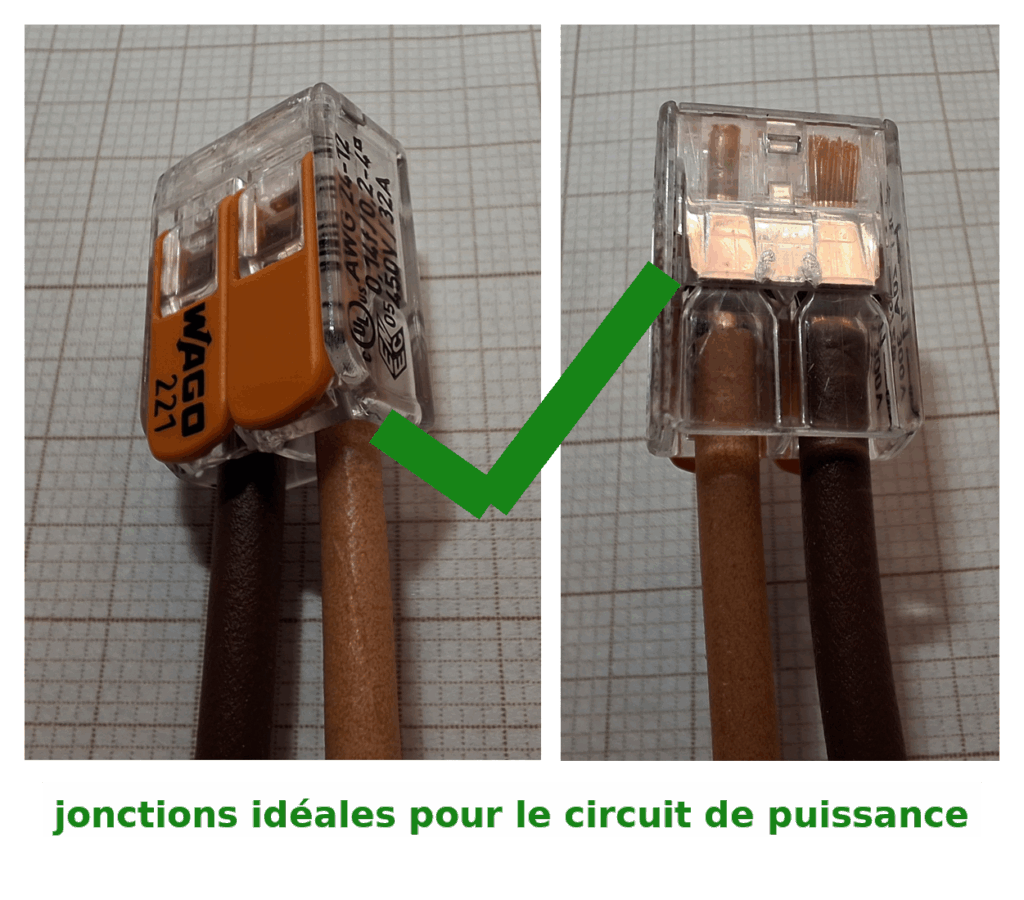

Connecteurs automatiques Wago
Refroidissement et protection
Prudence encore !

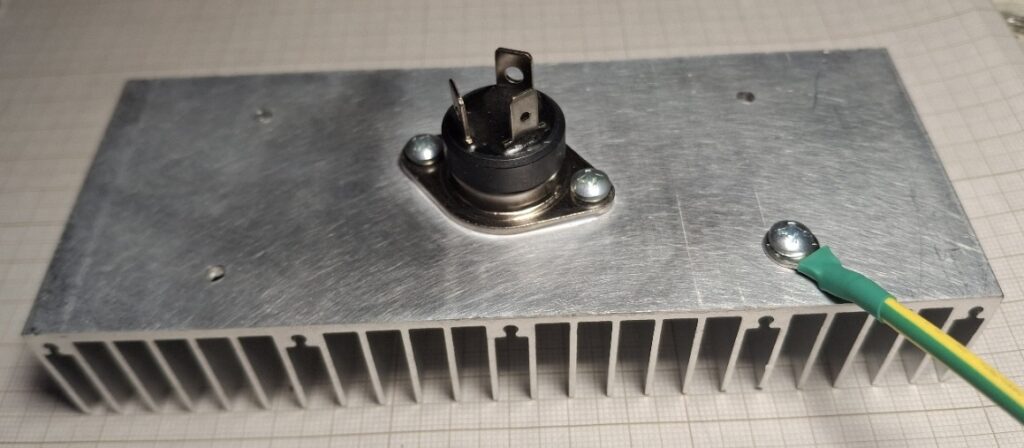

Un triac chauffe lors de sa régulation de puissance, sur un radiateur passif, pas de bruit ni risque de panne de ventilateur.
Sous 3000 W de routage ou de marche forcée, on atteint 50 °C et pourtant ce composant STMicroelectronics est conçu pour fonctionner à 124 °C alors il tourne tranquillement au ralenti dans le routeur
Ainsi on évite les brûlures et une mise à la terre complète la protection des personnes.
Aucun dissipateur / SSR ne doit s’installer et chauffer dans un tableau électrique :
Le routeur se place contre la GTL, le long du tableau de répartition

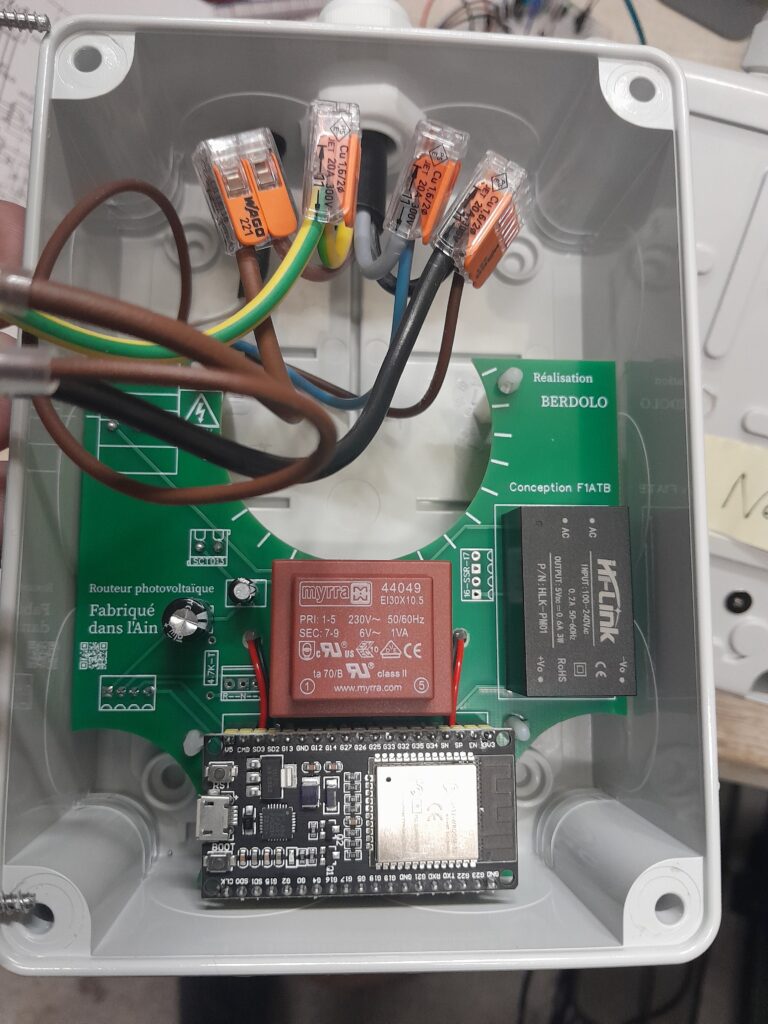

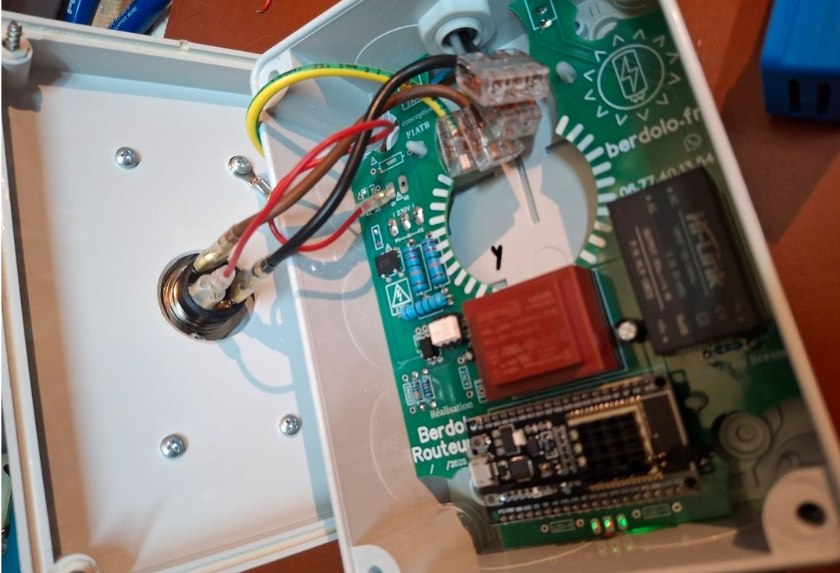

Les composants qui fonctionnent en 230 V sont encapsulés sous résine ignifuge, servis par de grands fabricants renommés comme Myrra et HiLink, le tout protégé par un fusible 200 mA.

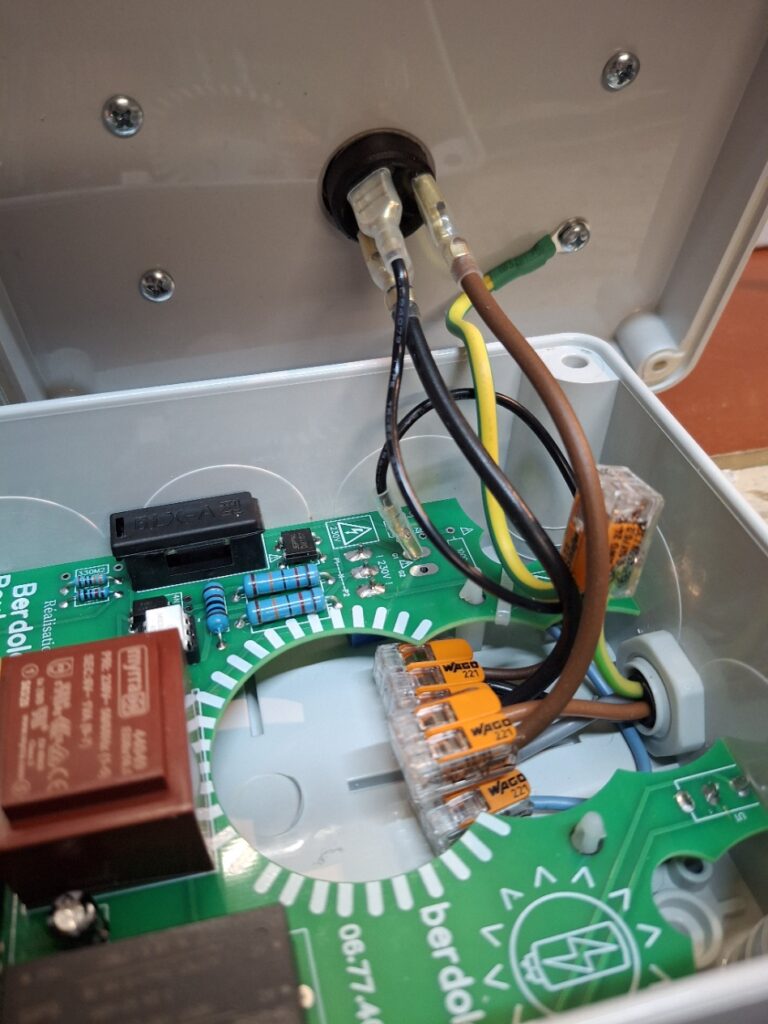

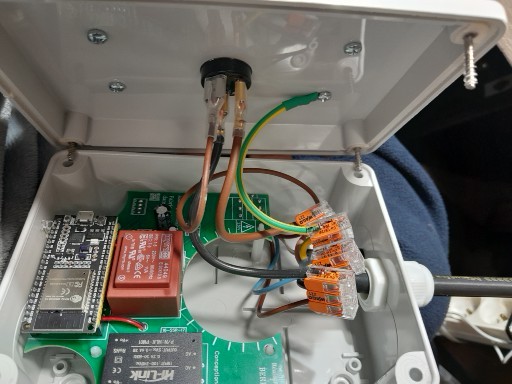

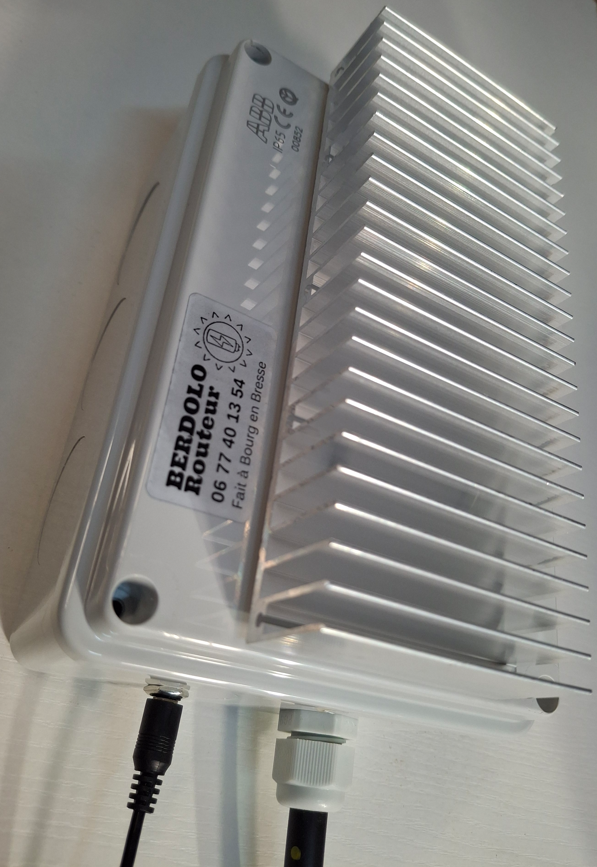

Le montage est réalisé sous boîtier de fabricant de matériel électrique professionnel :

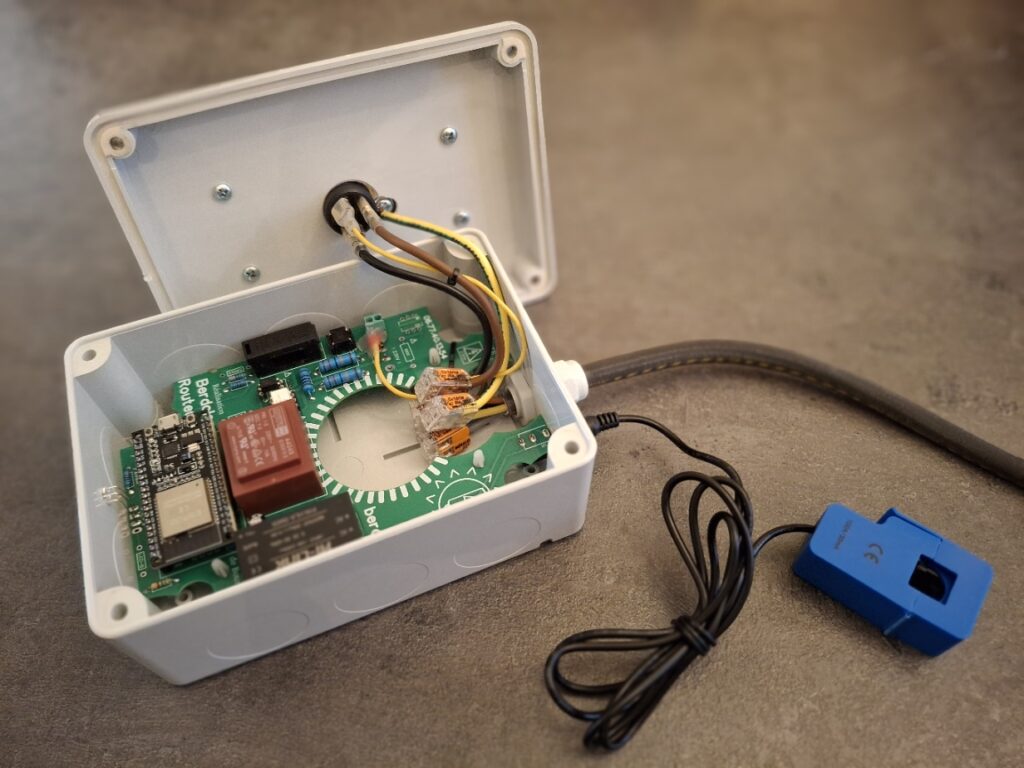

Voici le montage le plus simple, robuste et efficace retenu
pour router correctement et en sécurité
pour faire tourner les programmes géniaux de F1ATBOn exclut les défauts logiciels et matériels des routeurs pionniers:
Pas de seuil avant début de routage ! Au watt près !
Sécurité, Fiabilité et réactivité maximales sur gros triac !On peut aussi utiliser une version plus simple
toute automatique, sans réglage ni Wi-Fi
avec la même précision de mesure et de routage
