Où placer le routeur et comment le brancher ?
Emplacement & branchements
Le bon choix de routeur solaire dépend surtout de l’emplacement du chauffe-eau, du type de thermostat et de la manière de mesurer le surplus photovoltaïque. Les exemples ci-dessous permettent d’identifier la solution adaptée : sonde ampèremétrique filaire au tableau, routeur près du ballon, ou mesure Wi-Fi Shelly quand le filaire n’est pas pratique.

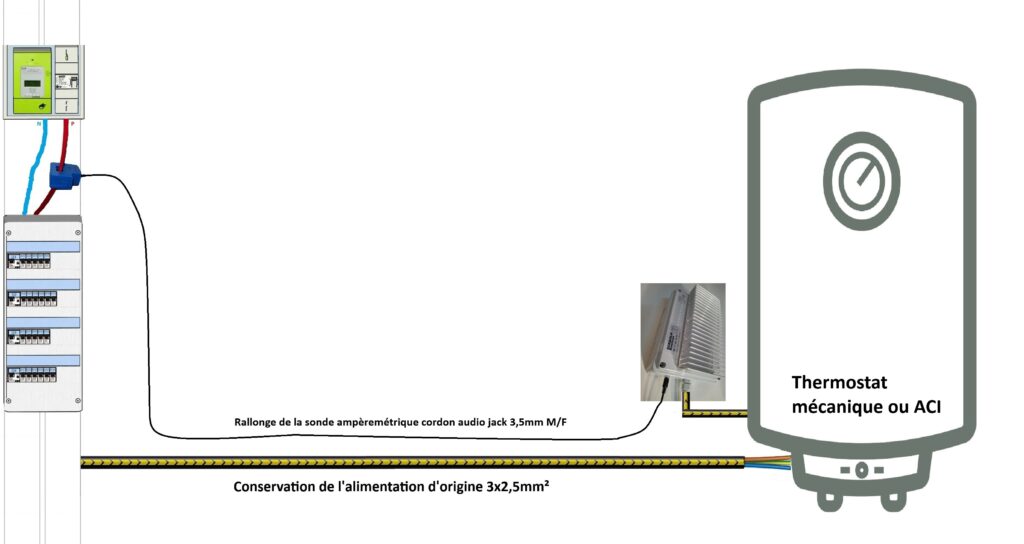

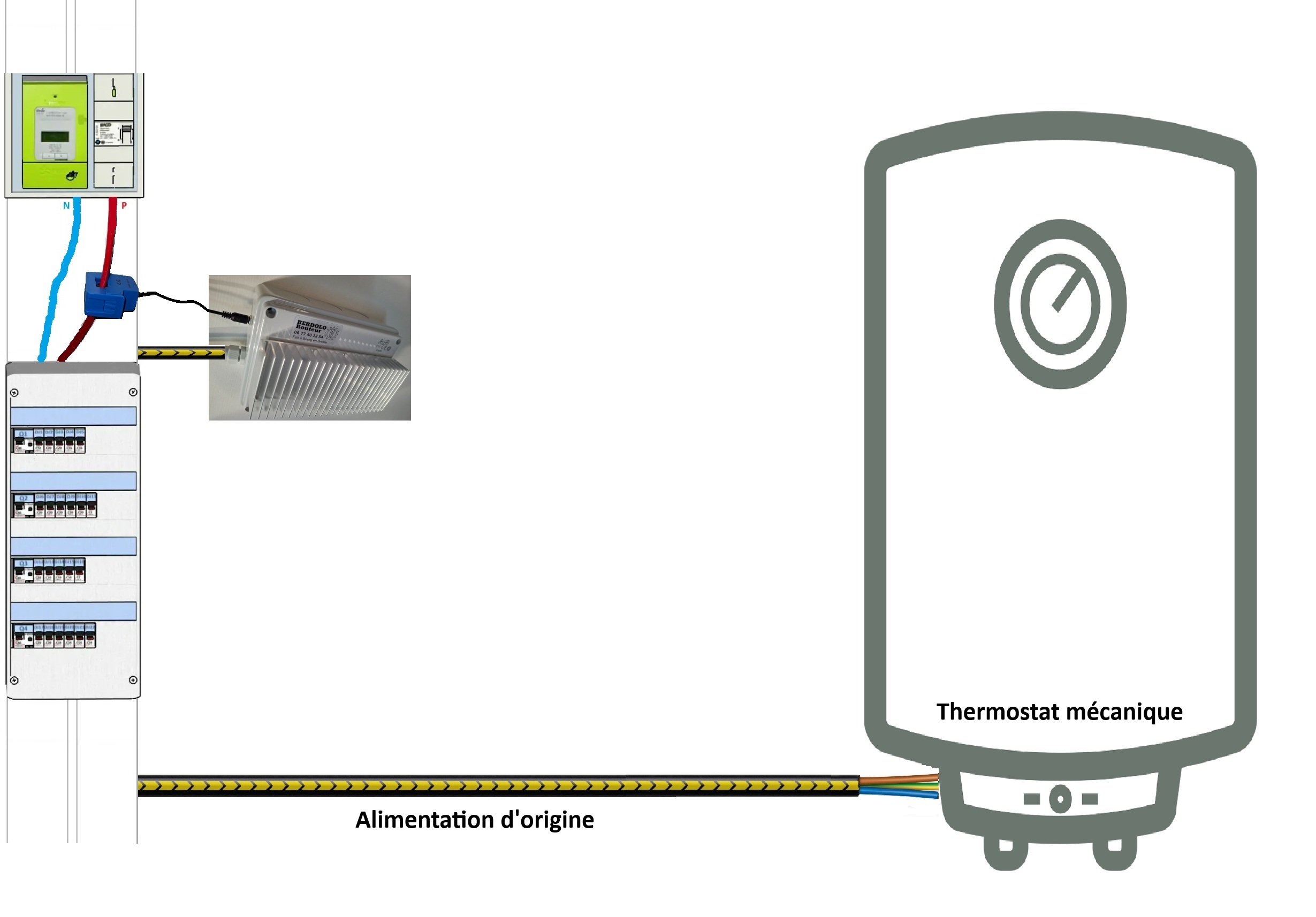

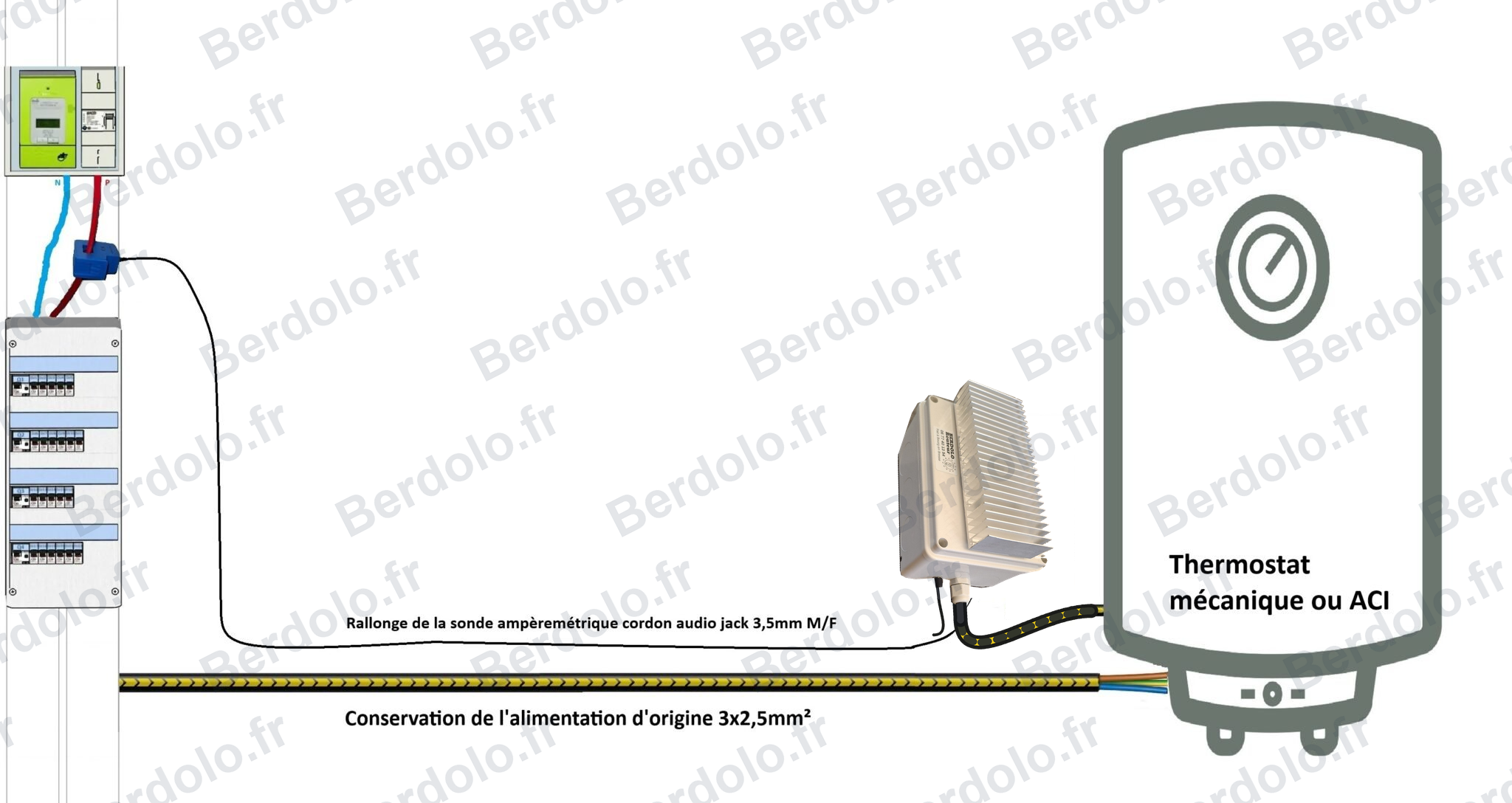

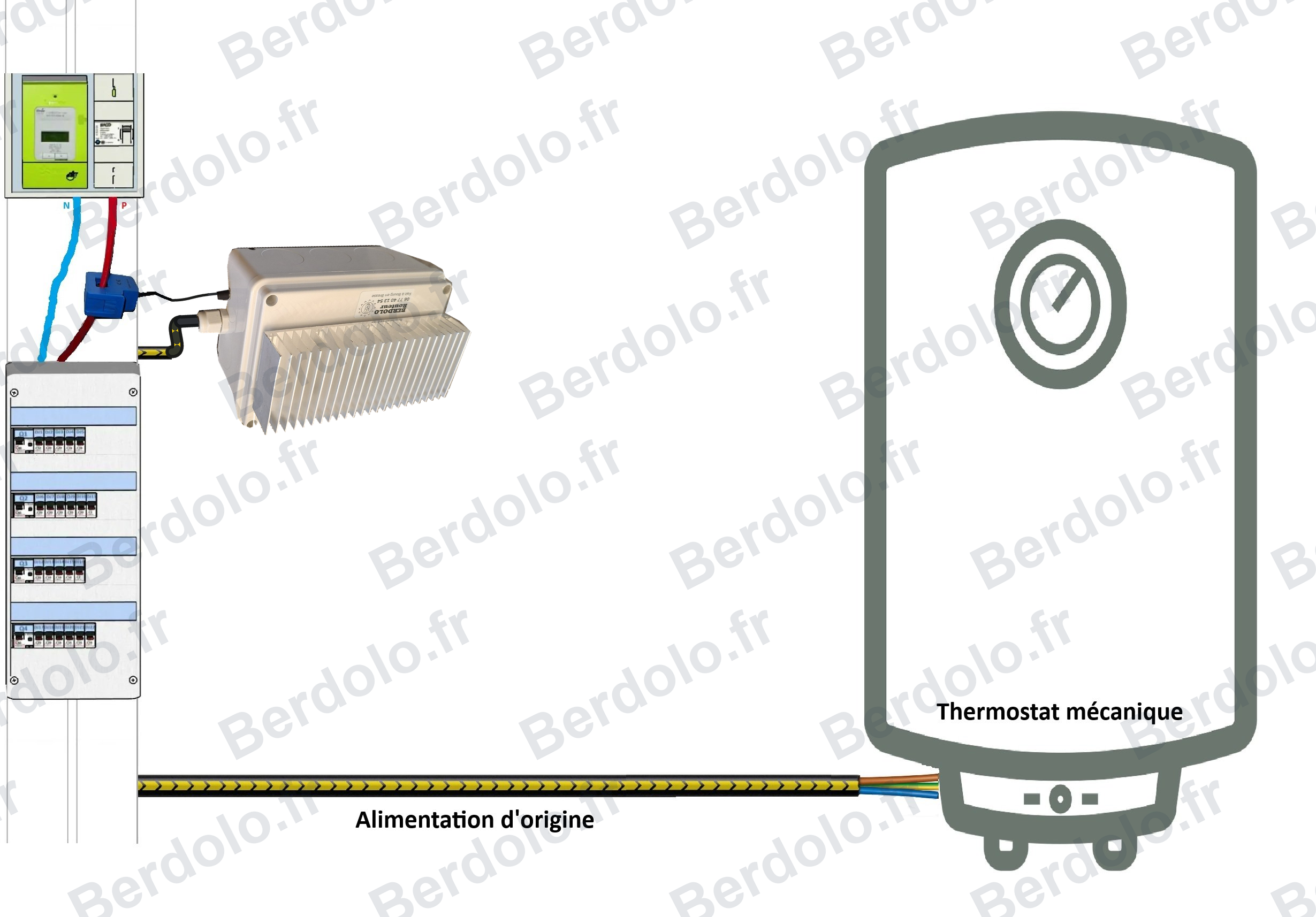

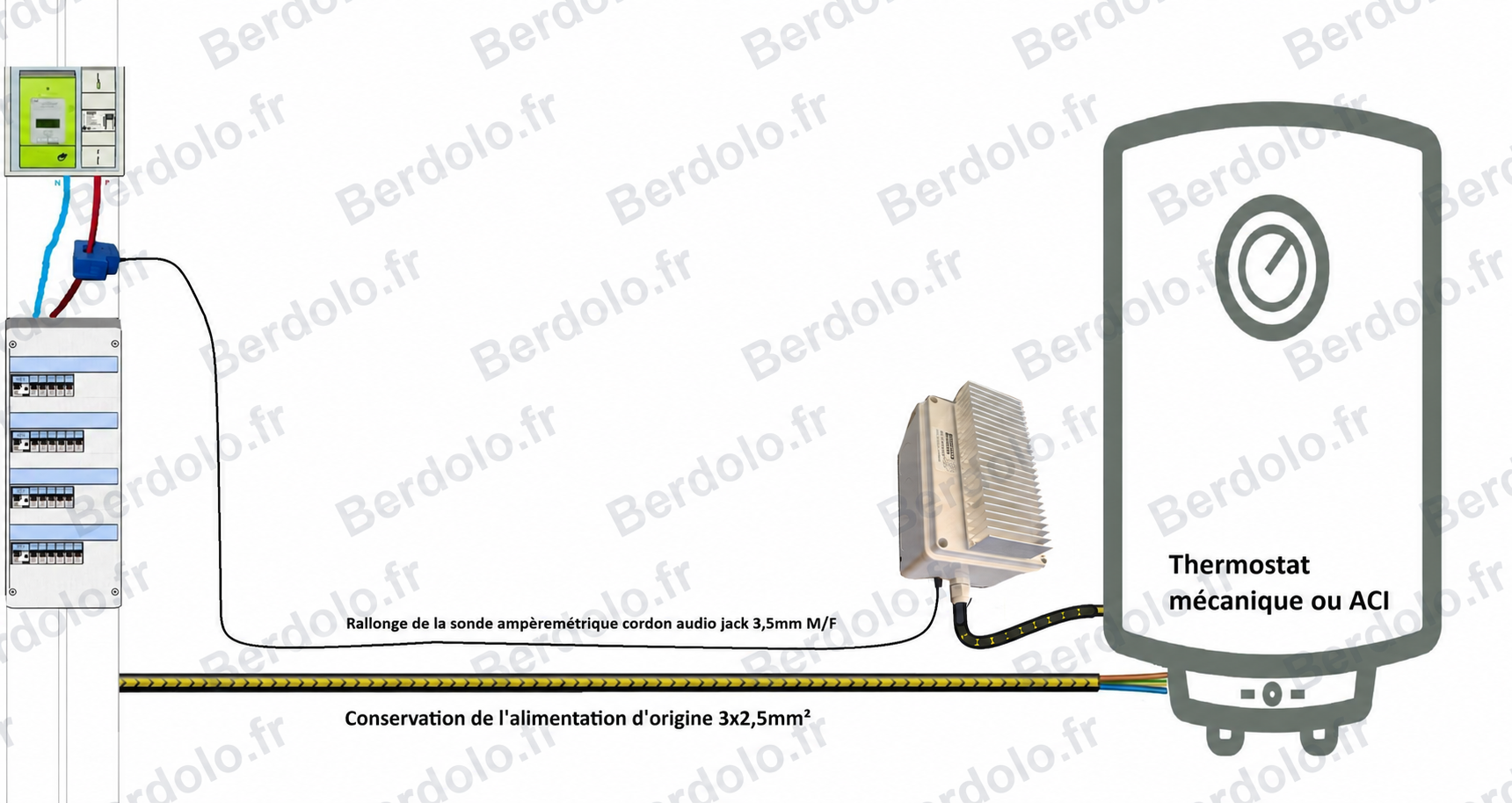

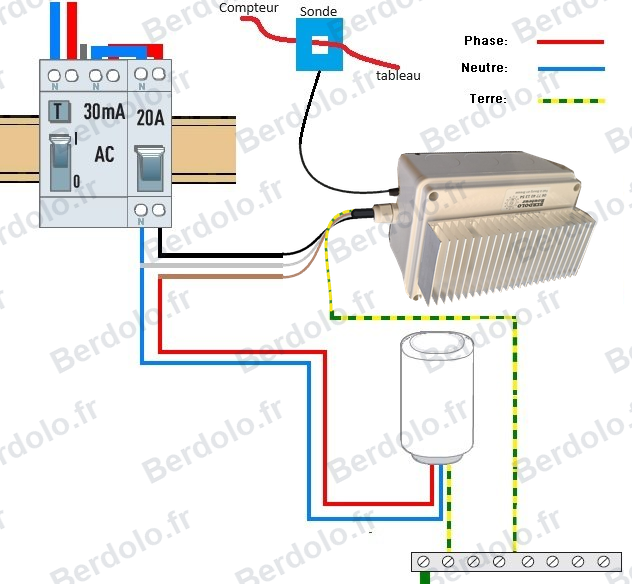

Avec la sonde ampèremétrique au tableau, mesure très rapide, idéale
La sonde ampèremétrique filaire au tableau donne une mesure très rapide du surplus solaire. C’est la solution à privilégier lorsque le passage du câble est possible, notamment pour piloter précisément un chauffe-eau proche ou raccordé simplement.

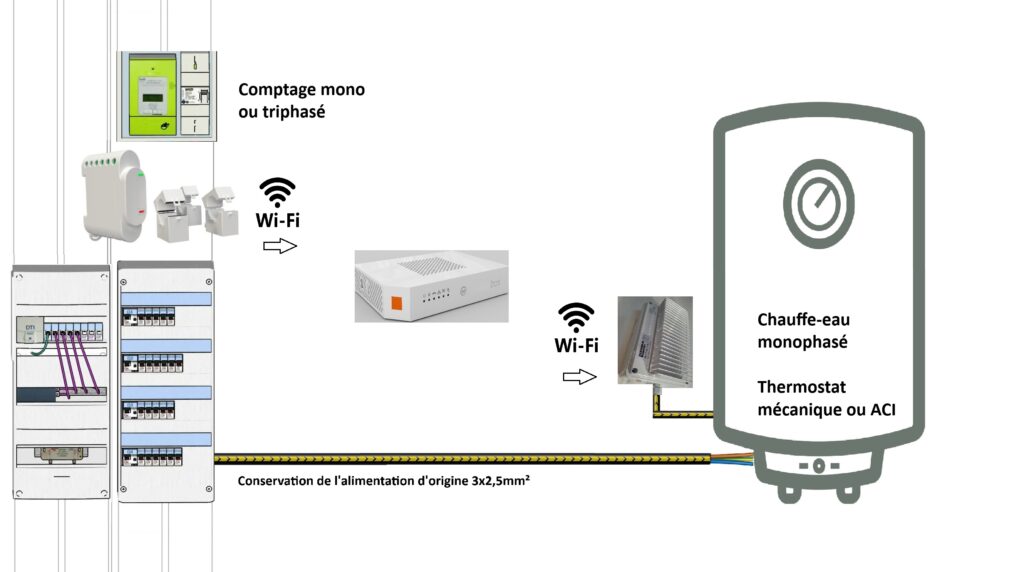

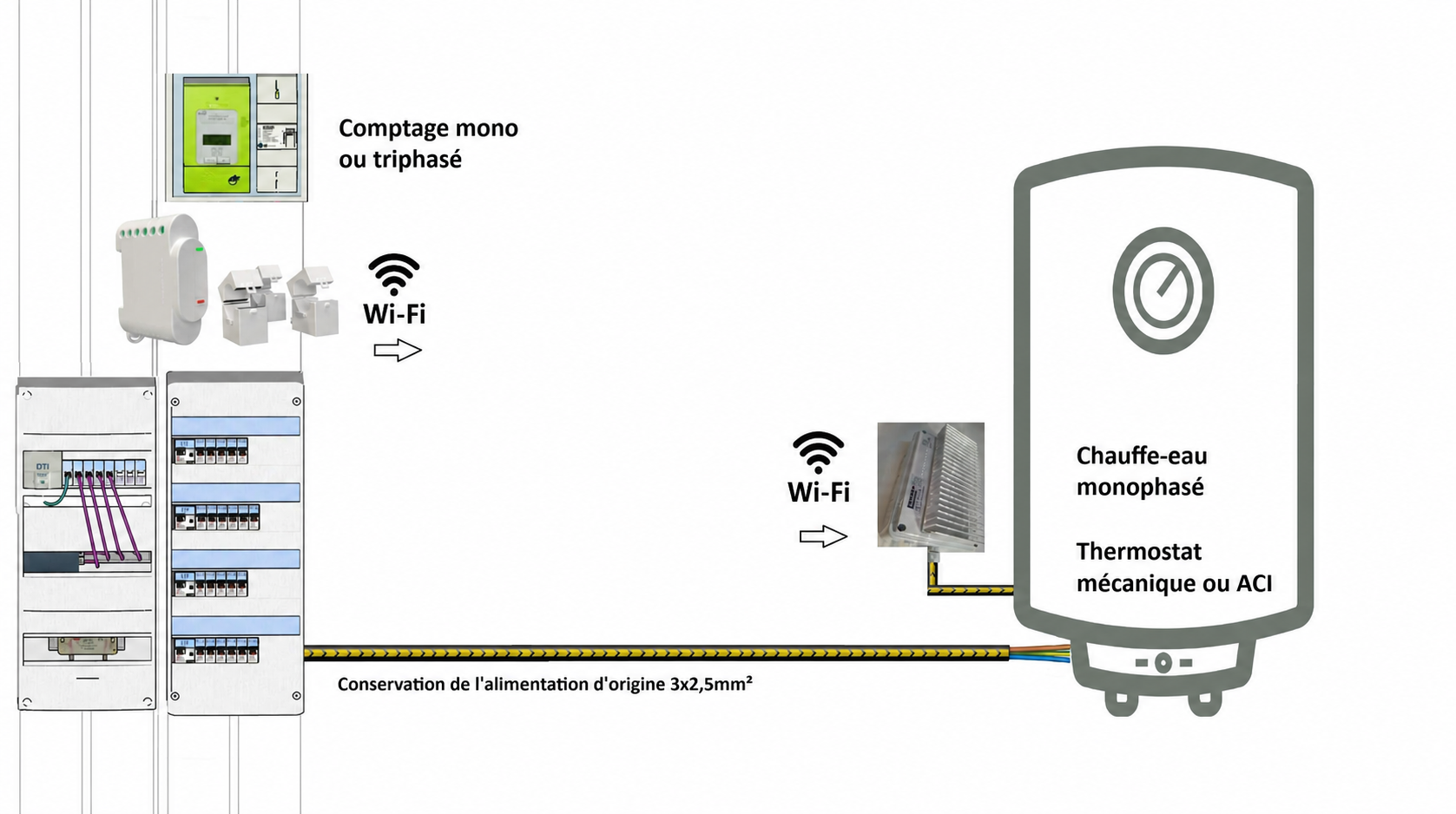

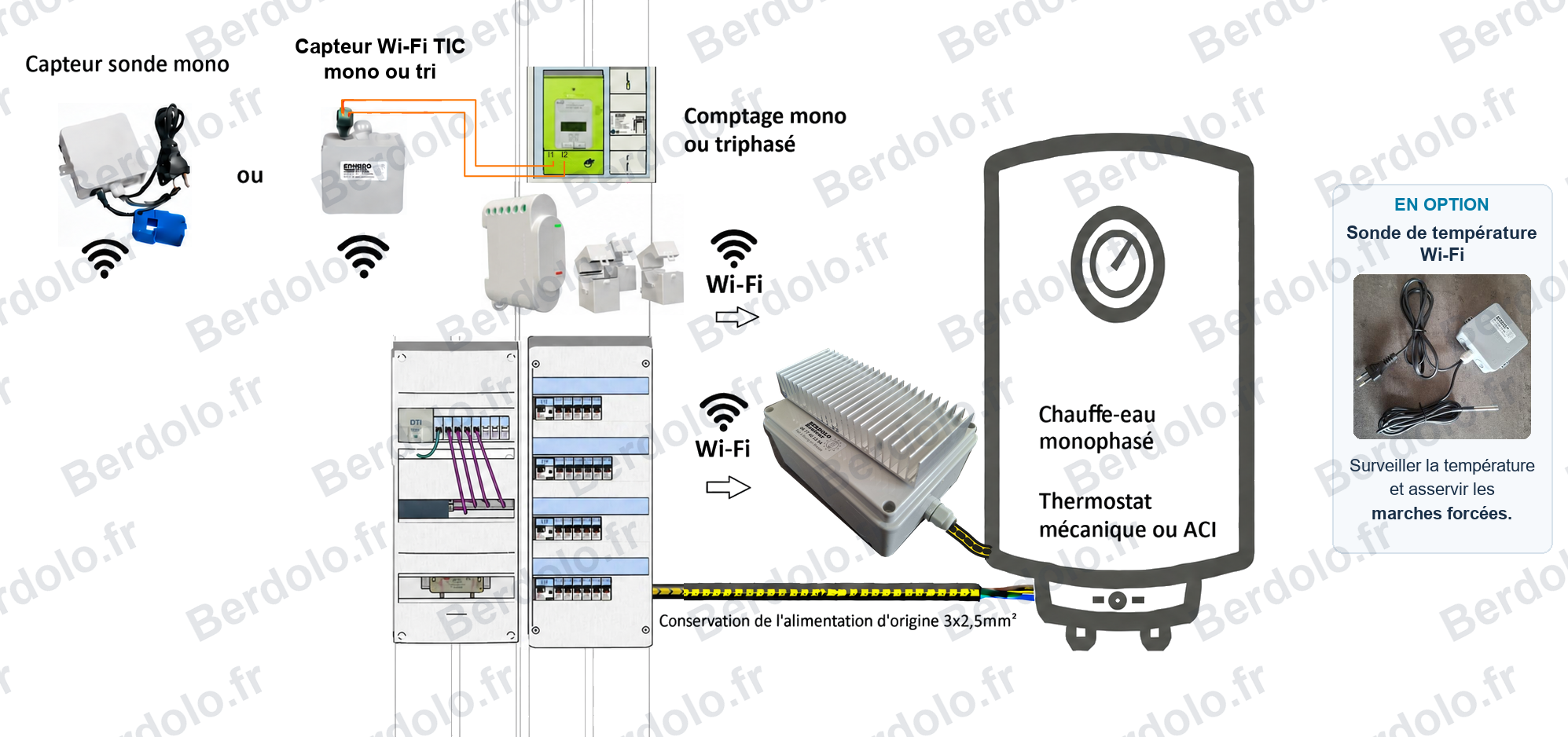

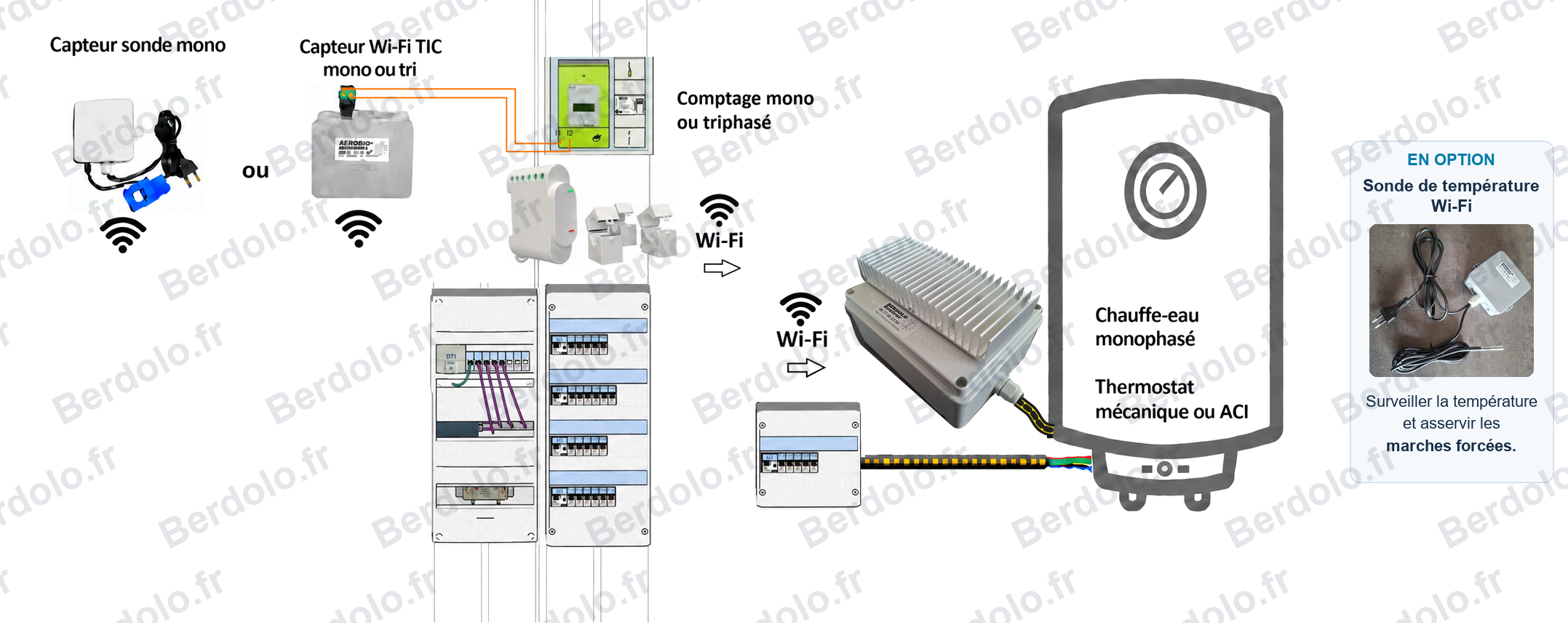

Mesure par wattmètre Wi-Fi Shelly ou capteur TIC Linky WiFi, si vous êtes en triphasé ou si le filaire n’est pas réalisable

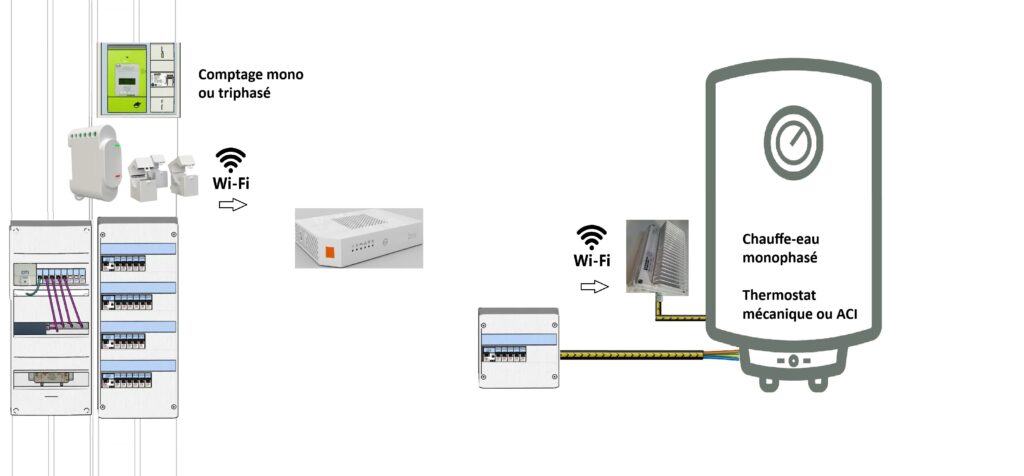

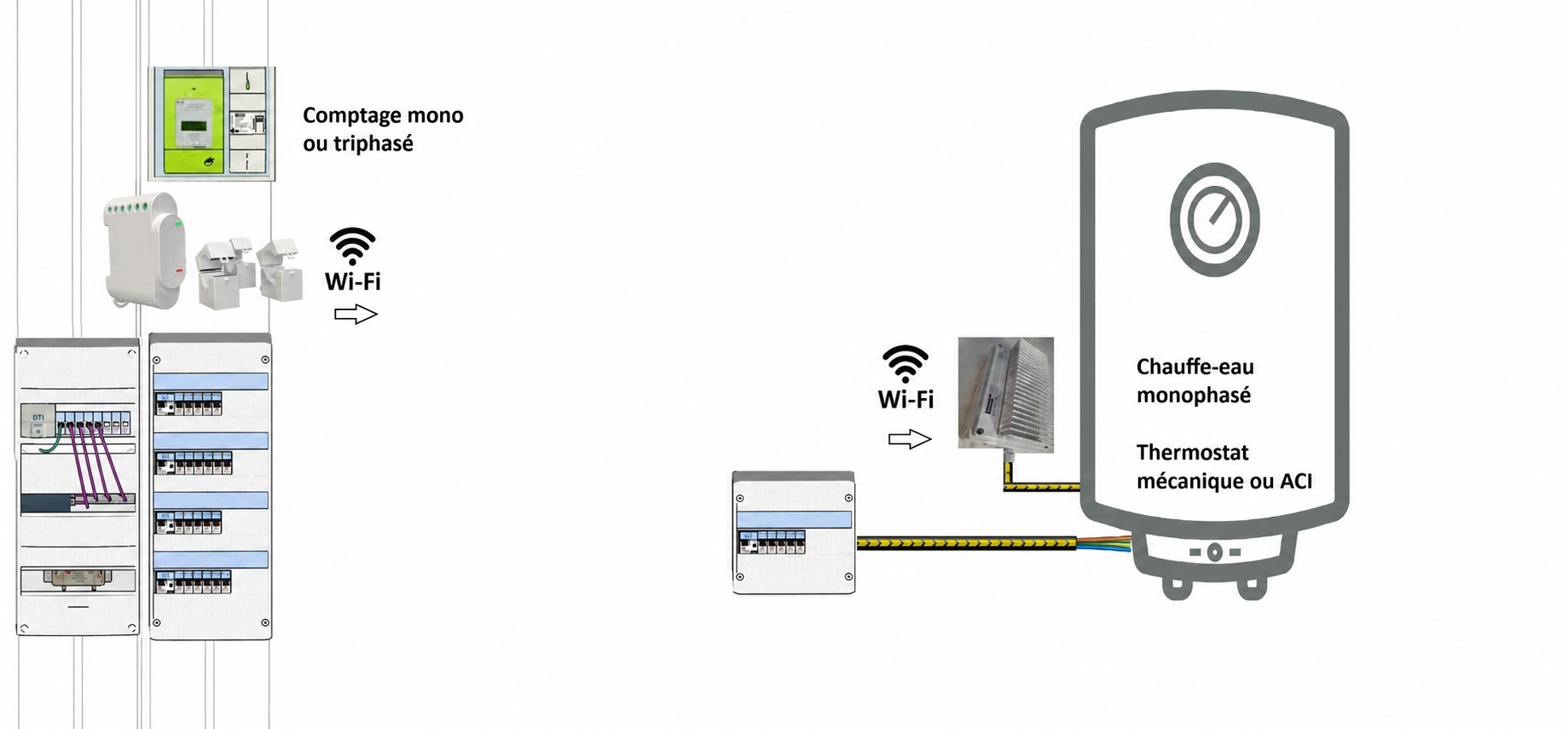

La mesure Wi-Fi avec Shelly EM ou Shelly 3EM Pro est utile en triphasé ou lorsque le chauffe-eau est éloigné du tableau. Elle permet de mesurer la production disponible sans tirer de liaison filaire entre le tableau et le routeur.

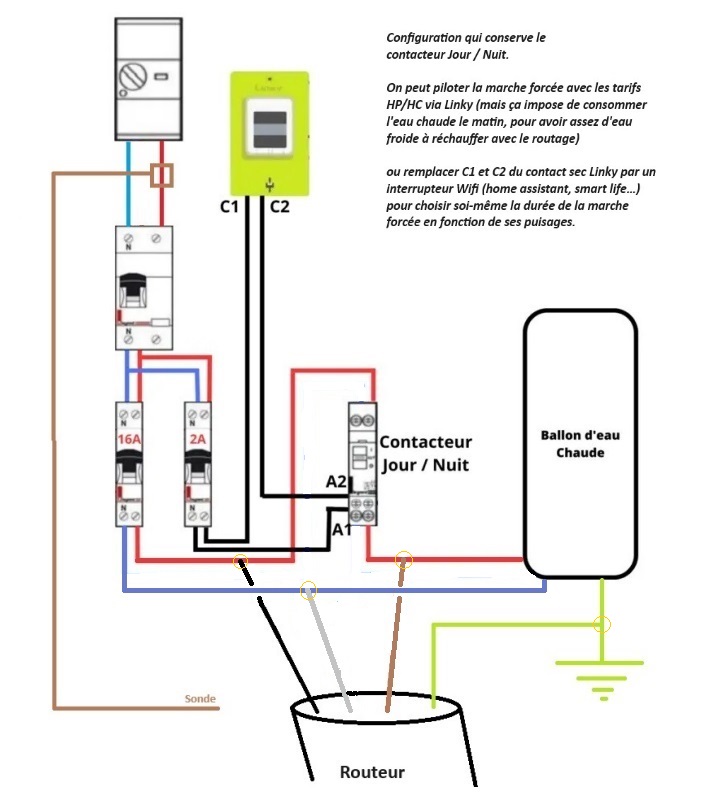

Branchements du routeur

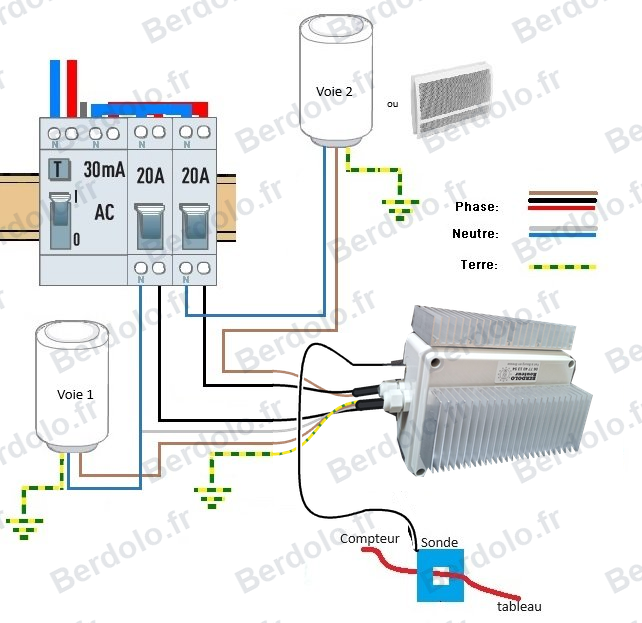

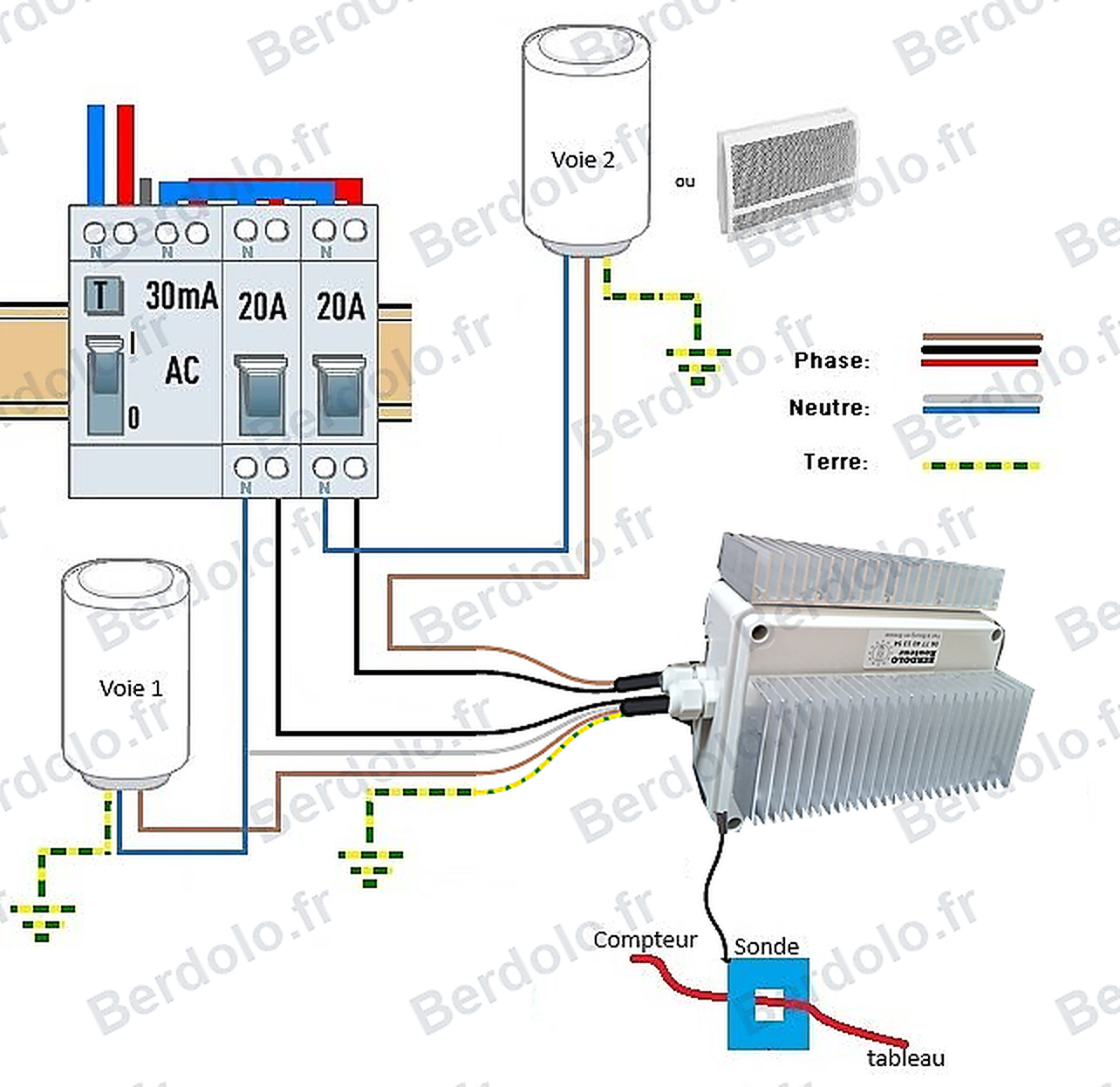

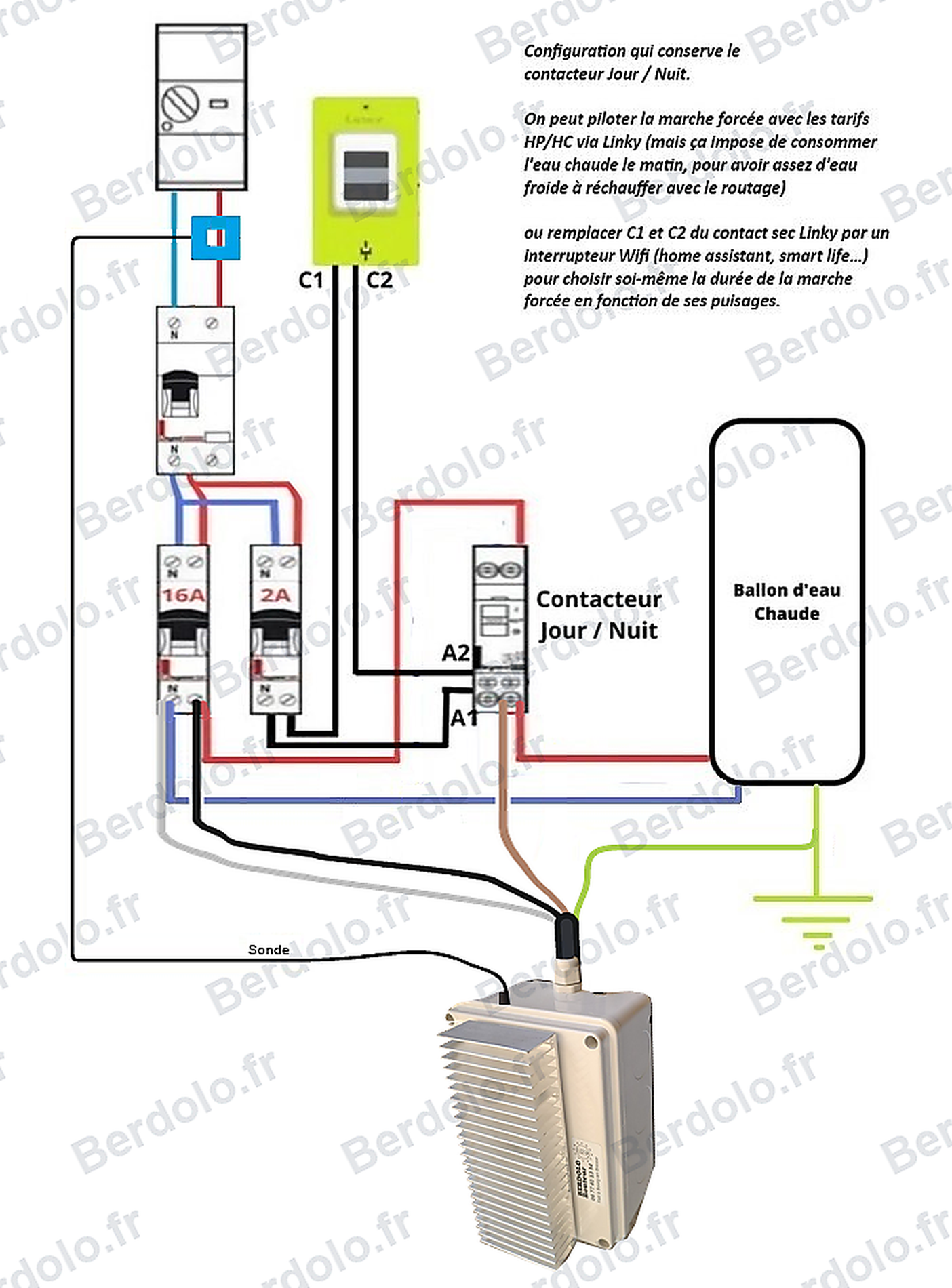

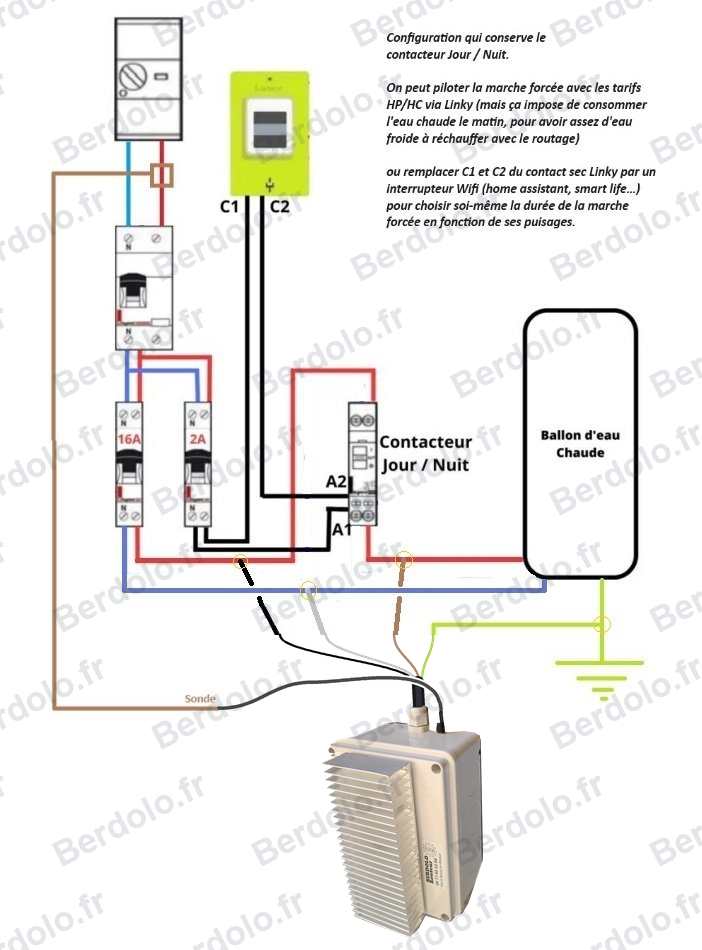

Ces schémas présentent les branchements courants d’un routeur solaire Berdolo sur chauffe-eau. Ils montrent les cas simples avec thermostat mécanique, les montages avec routeur deux sorties et l’intégration sur thermostat électronique ACI sans modifier la régulation d’origine.

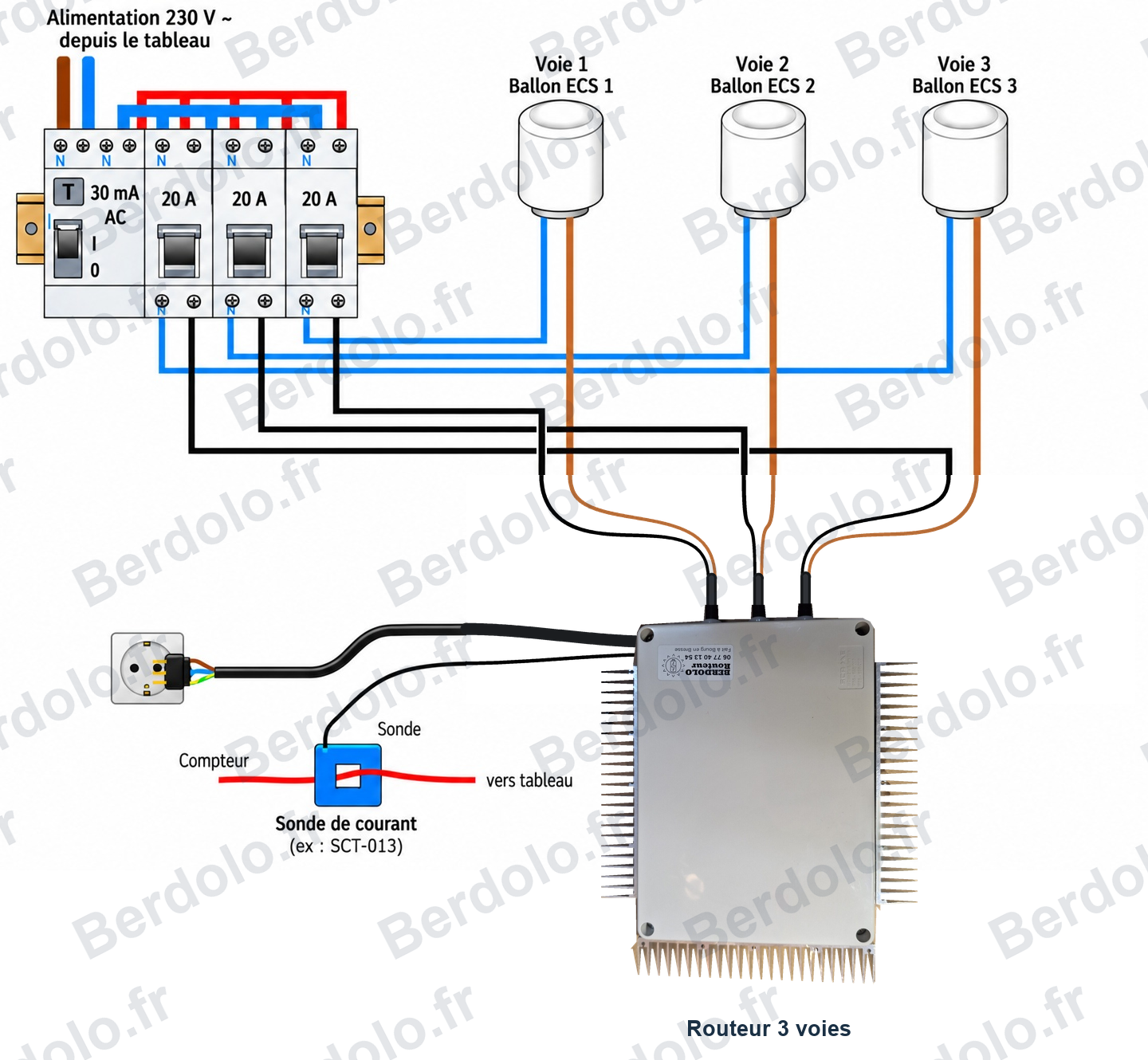

Routeur 3 voies monophasé

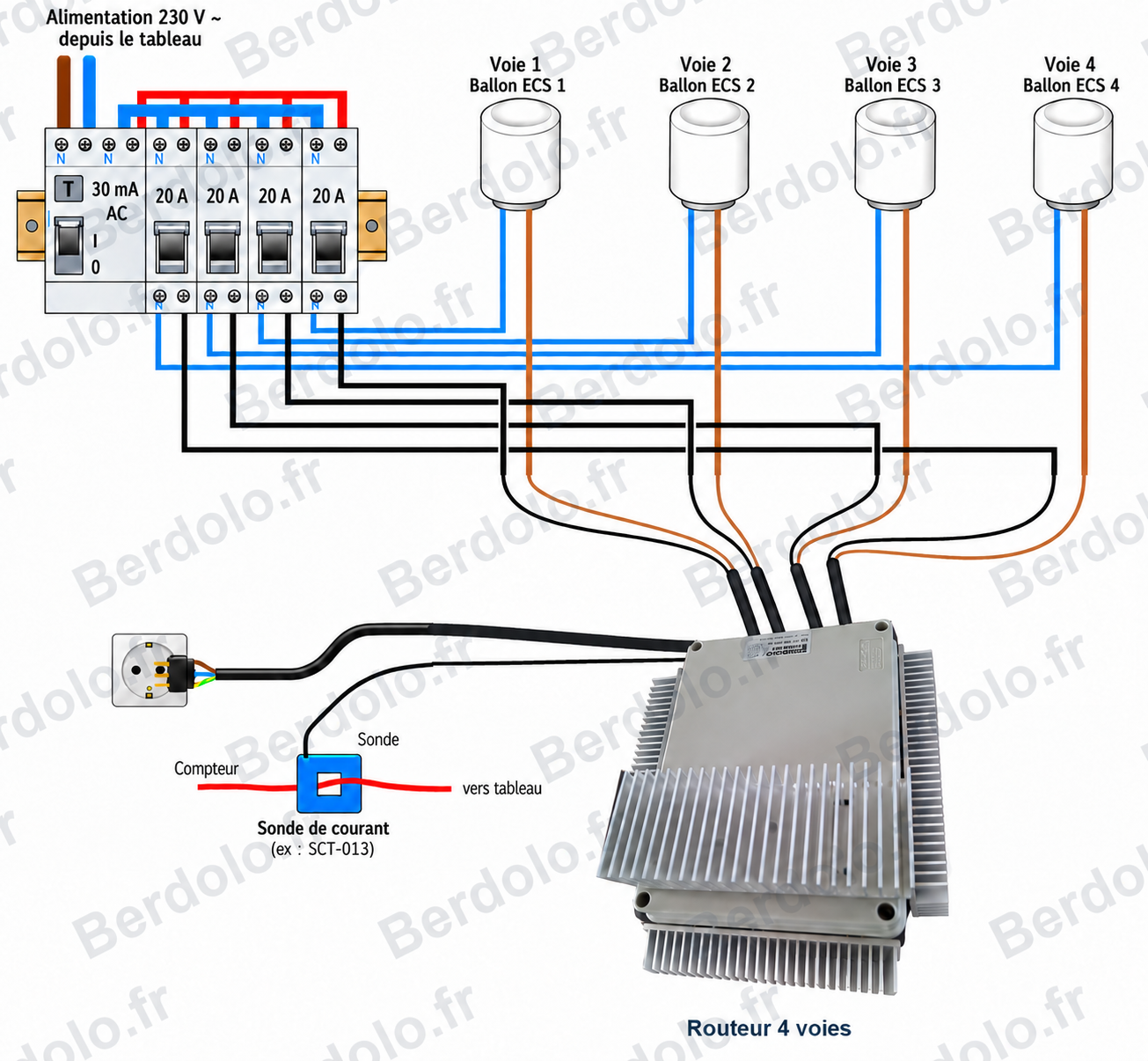

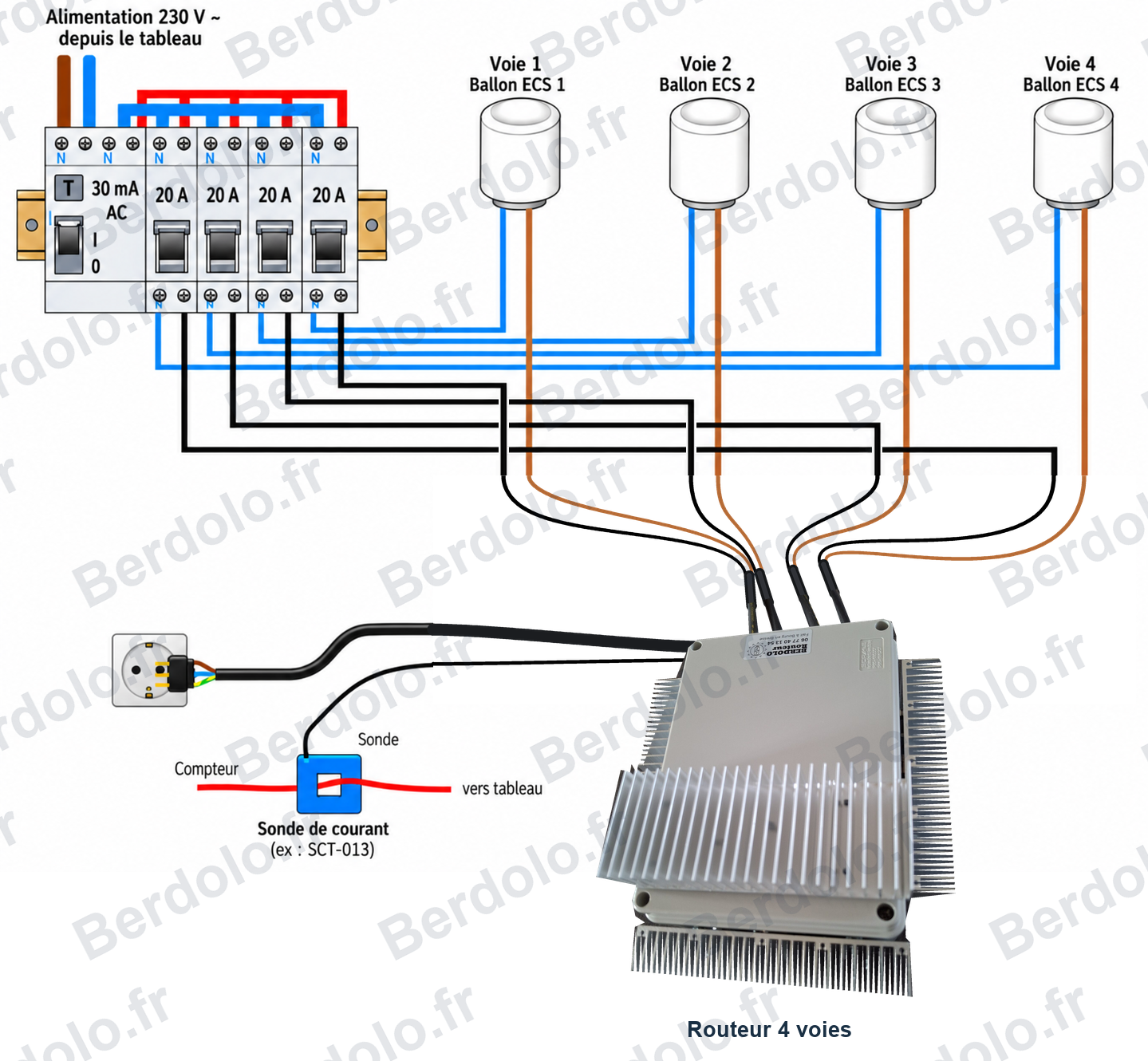

Routeur 4 voies monophasé

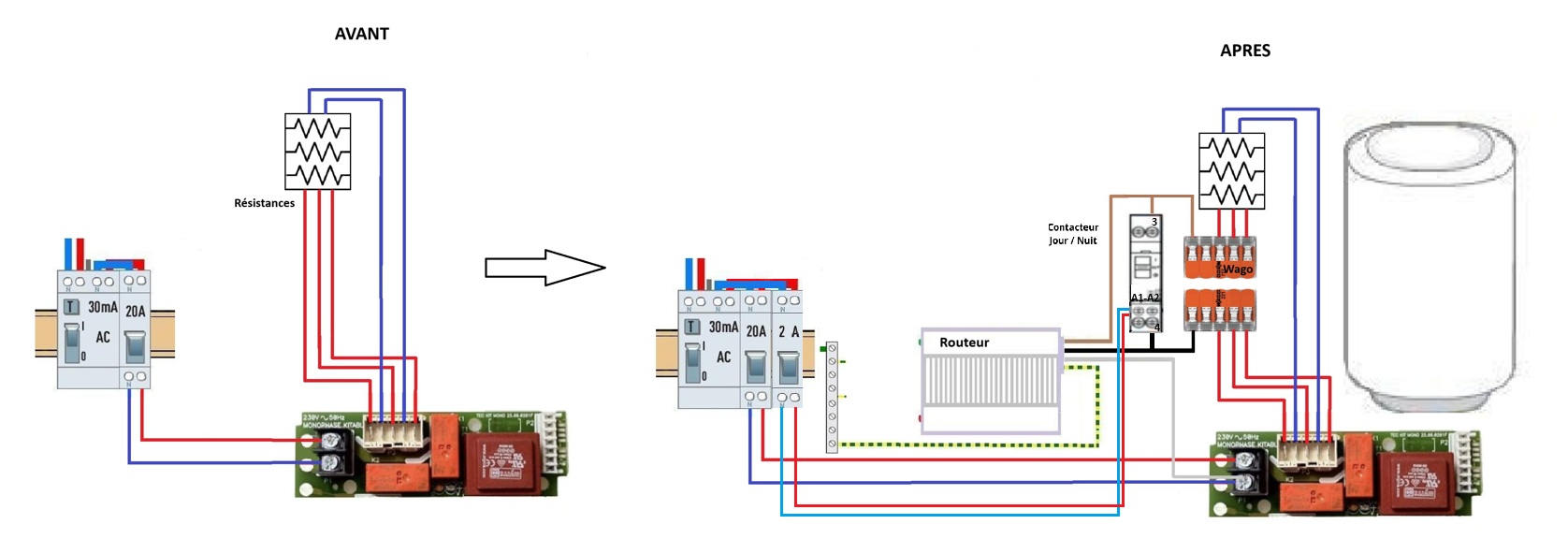

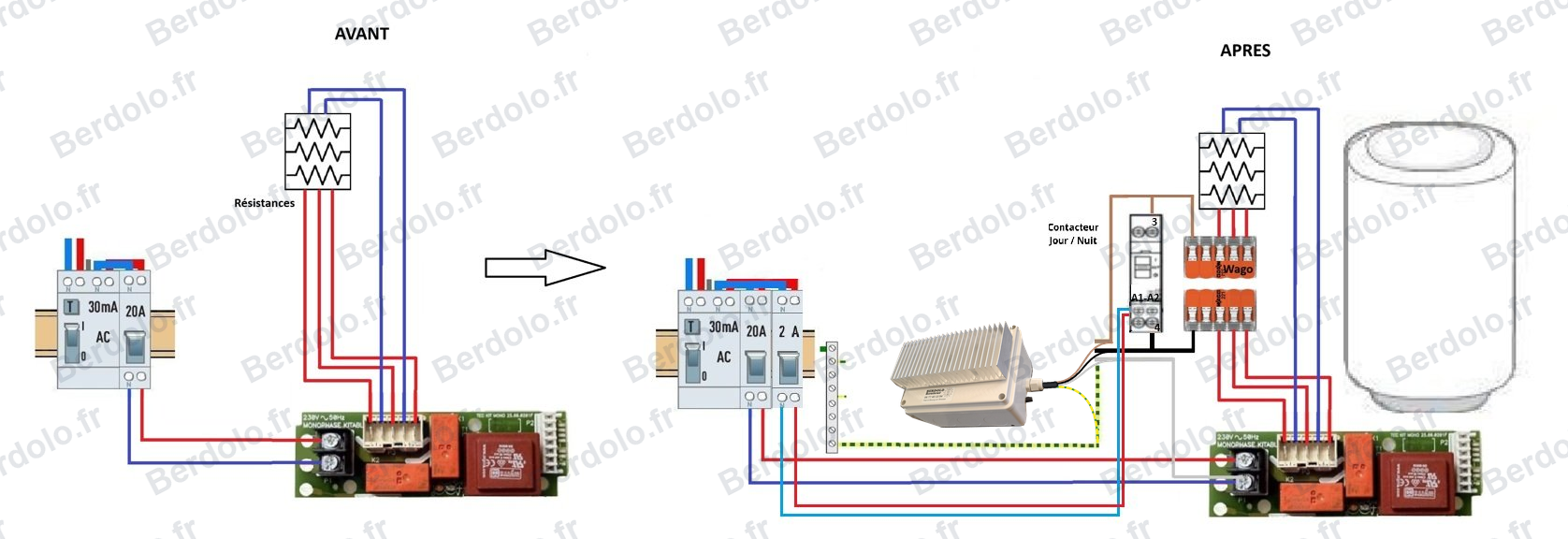

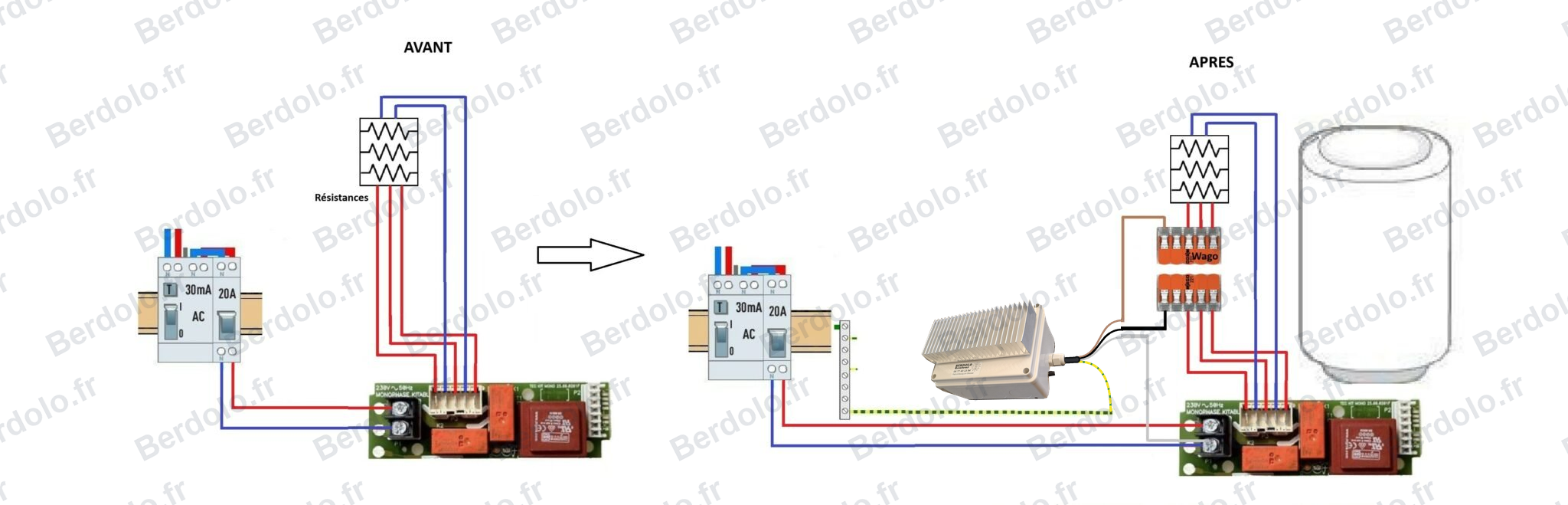

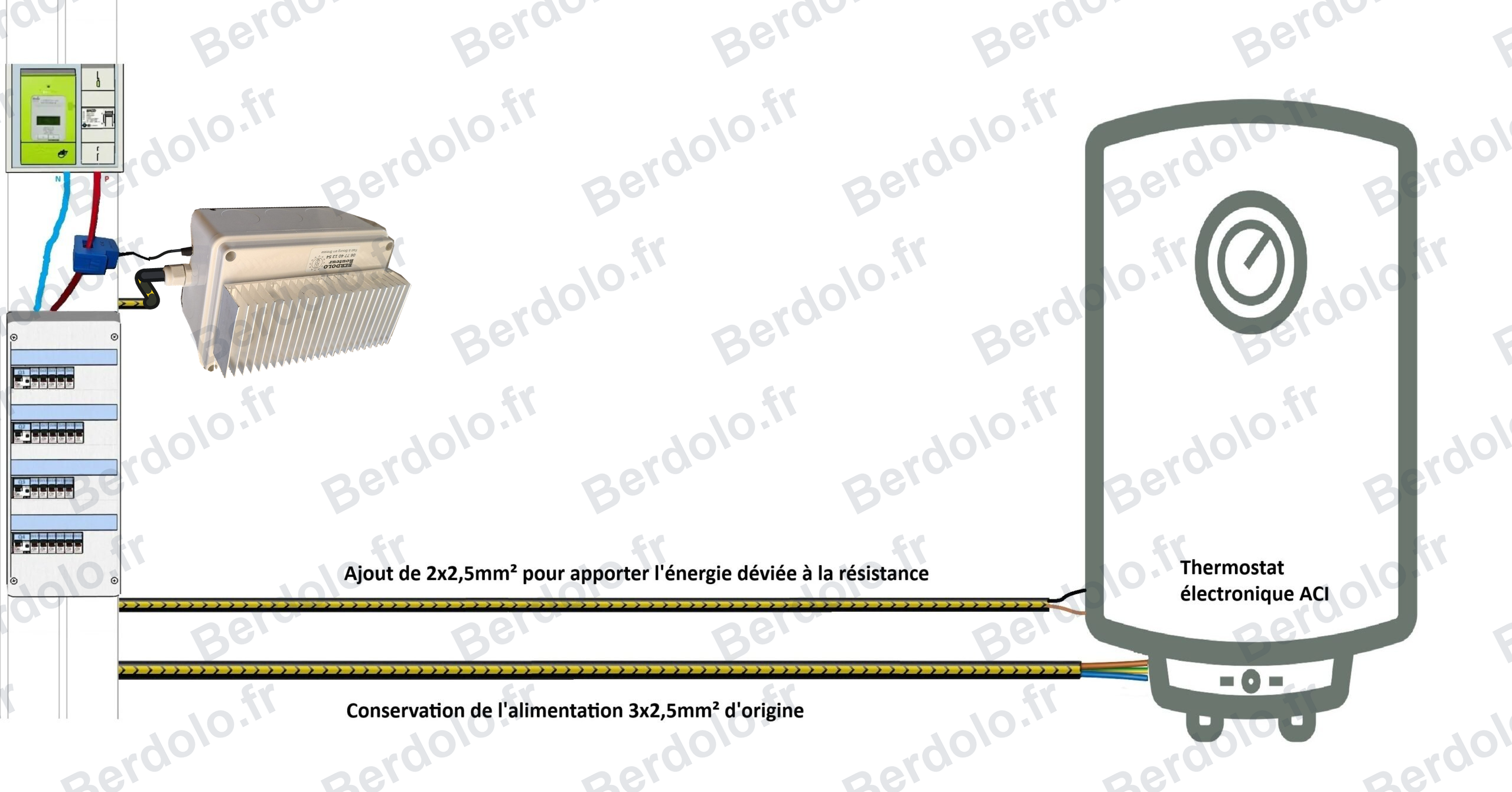

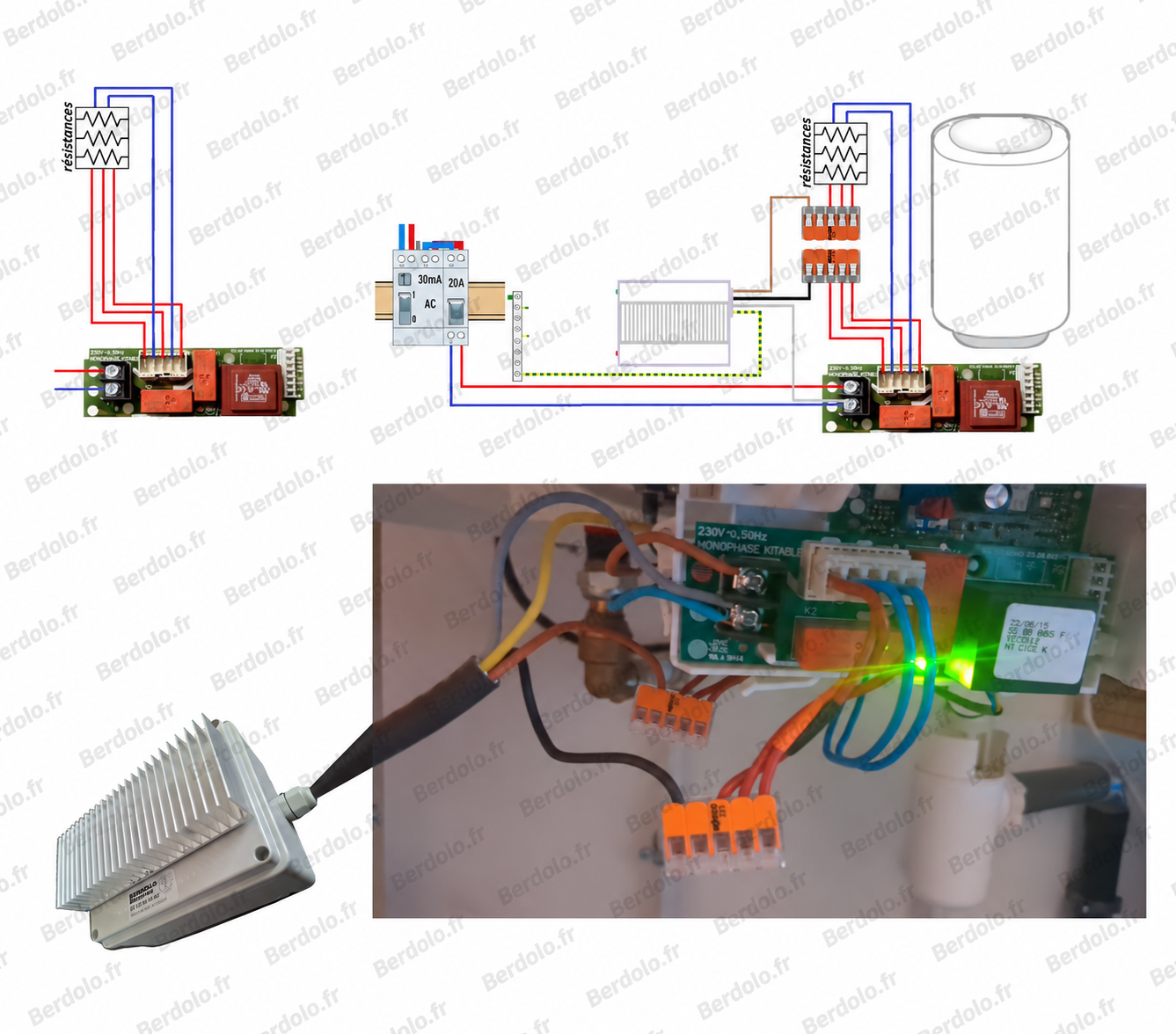

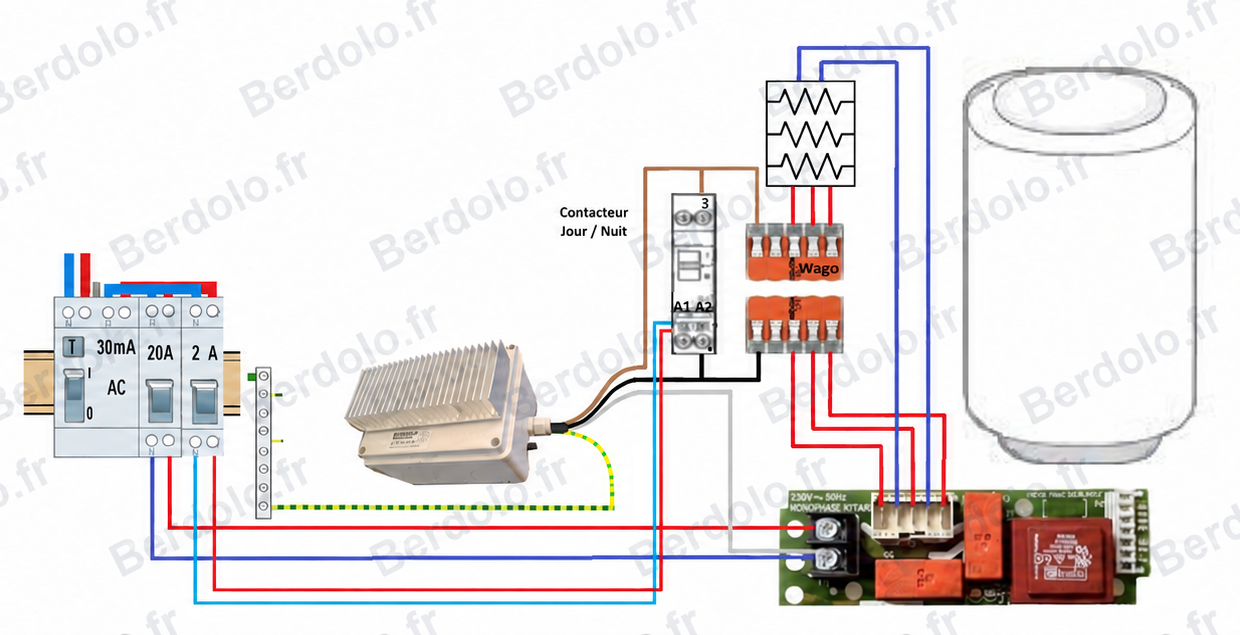

Berdolo et chauffe-eau à thermostat électronique ACI : oui, avec le bon branchement

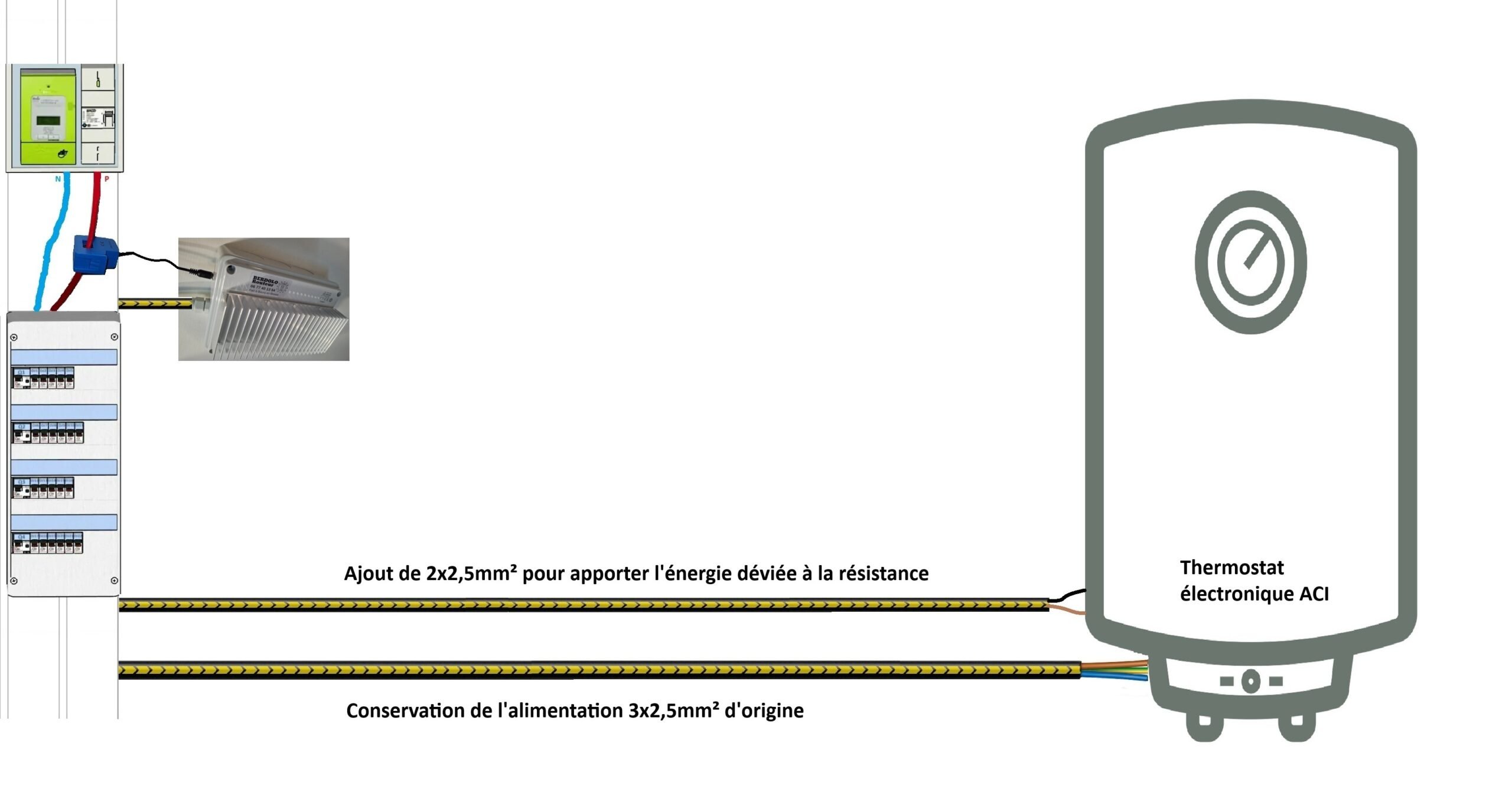

Le routeur solaire Berdolo est compatible avec les chauffe-eau à thermostat électronique ACI lorsque le raccordement suit le montage présenté ci-dessous. Le routeur s’intercale sur le circuit de puissance, entre la sortie du thermostat et la résistance. La carte électronique conserve son alimentation secteur normale.
La modulation proportionnelle concerne uniquement la puissance envoyée à la résistance chauffante. La carte électronique et le système anticorrosion ACI conservent leur alimentation normale, indépendante de cette modulation. Le routeur ajuste la puissance de chauffe au surplus solaire disponible, sous le contrôle du thermostat d’origine.
- Carte électronique et protection ACI : leur alimentation reste conforme au fonctionnement prévu pour le chauffe-eau.
- Thermostat et sécurité thermique d’origine : ils restent en fonction et conservent la coupure de la chauffe. Ils ne sont jamais shuntés.
- Résistance : lorsque le thermostat autorise la chauffe, le routeur adapte la puissance au surplus solaire disponible. La modulation proportionnelle est donc conservée.
Comment confirmer le branchement de votre ballon ?
Le principe est le même : préserver l’alimentation normale de l’électronique et du système ACI, ainsi que la coupure par le thermostat et sa sécurité, et intervenir uniquement sur le circuit de chauffe prévu par le montage. La référence exacte du ballon et la version du thermostat déterminent le raccordement adapté.
Un doute sur le branchement de votre ballon ?Je vous aiderai à confirmer le schéma adapté.
Demander à Berdolo sur WhatsAppChauffe-eau triphasé

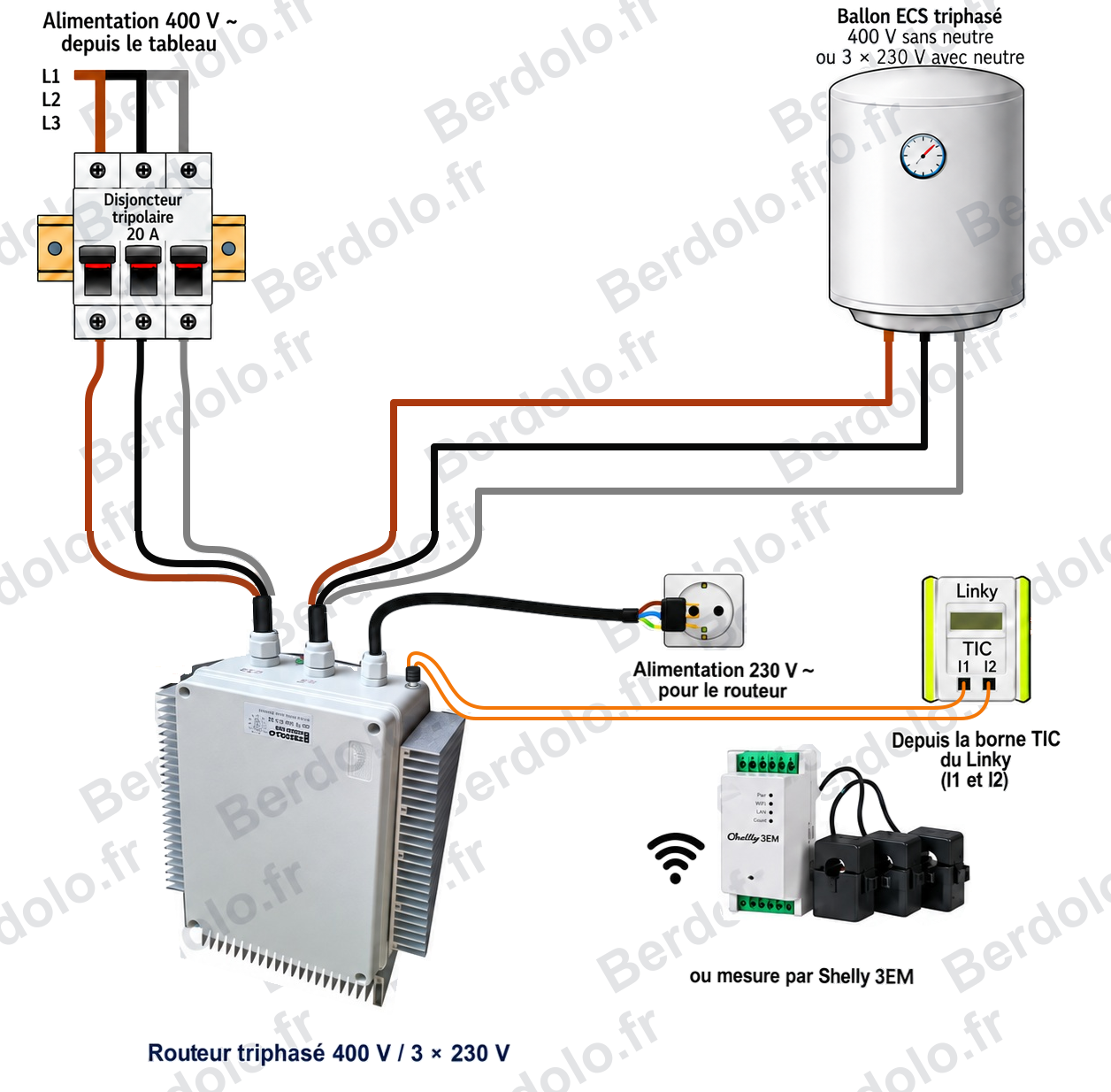

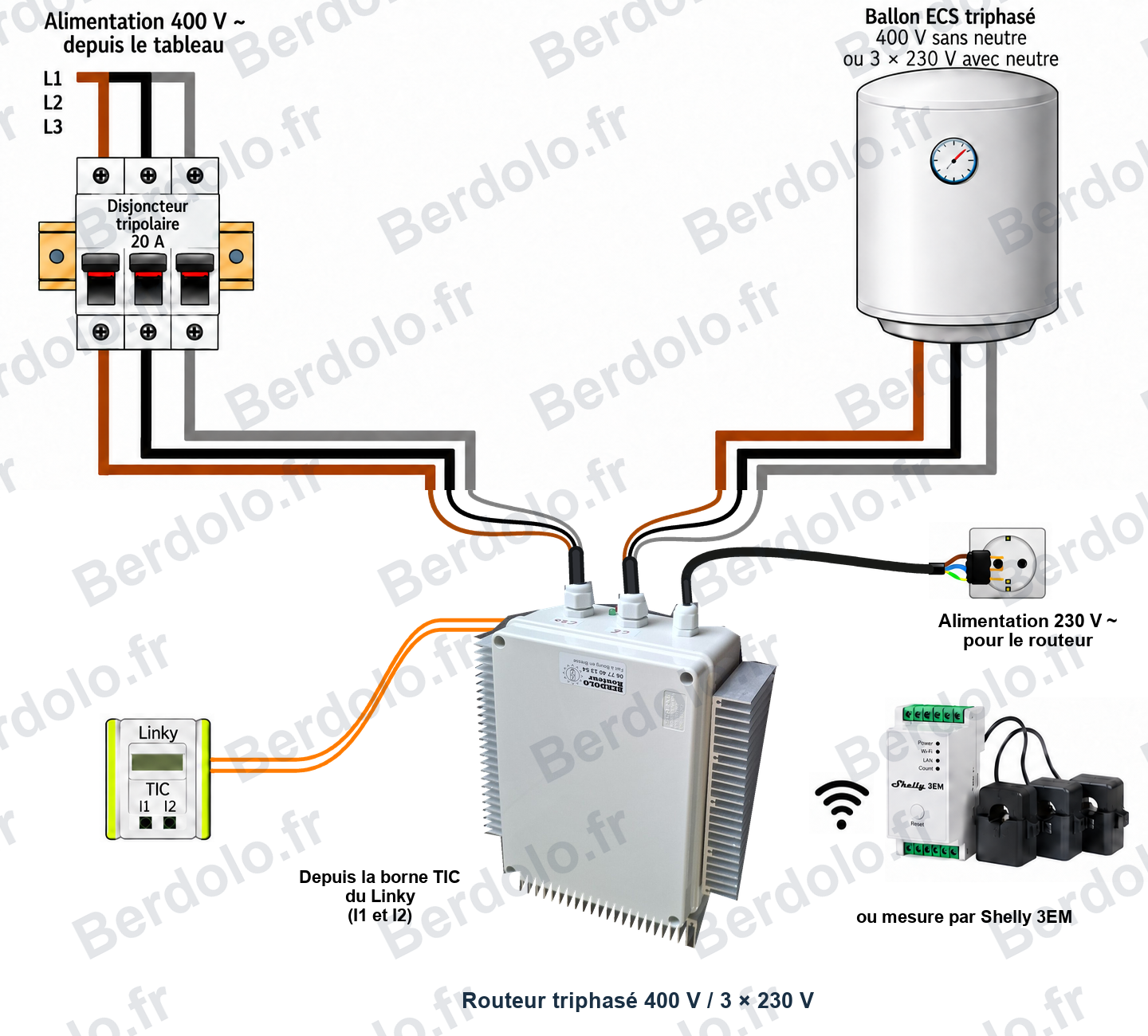

Routeur triphasé 400 V / 3 × 230 V

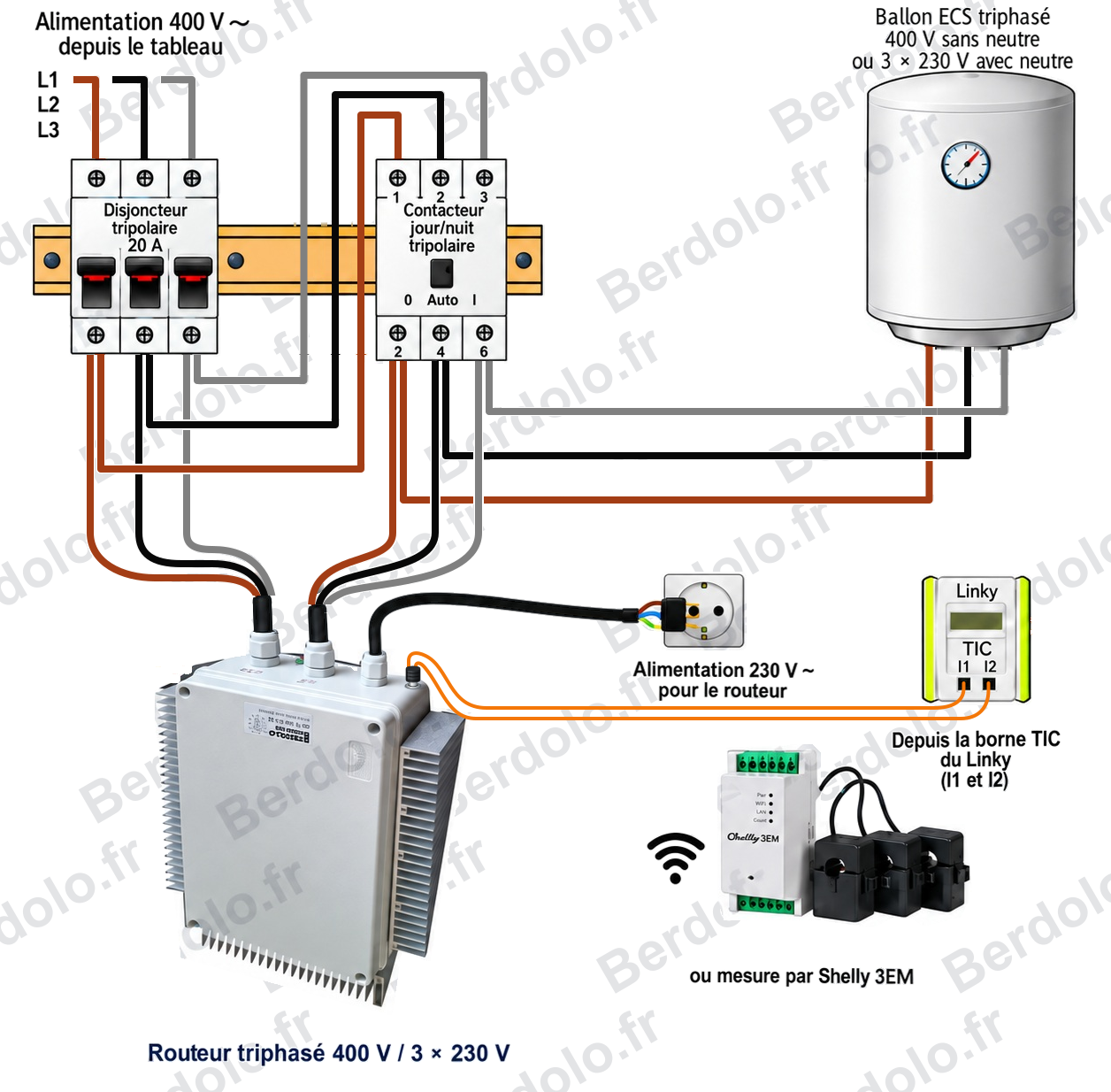

Routeur triphasé avec contacteur jour/nuit tripolaire
Suite : comparez les modèles de routeurs solaires.
Choisir le modèle adapté à votre installation.
