Ballon sur routeur avant chaudière gaz ou fioul
Avec une chaudière gaz ou fioul, un ballon chauffé par le surplus photovoltaïque peut préchauffer l’eau sanitaire ou apporter des calories gratuites aux radiateurs. Voici deux montages distincts.

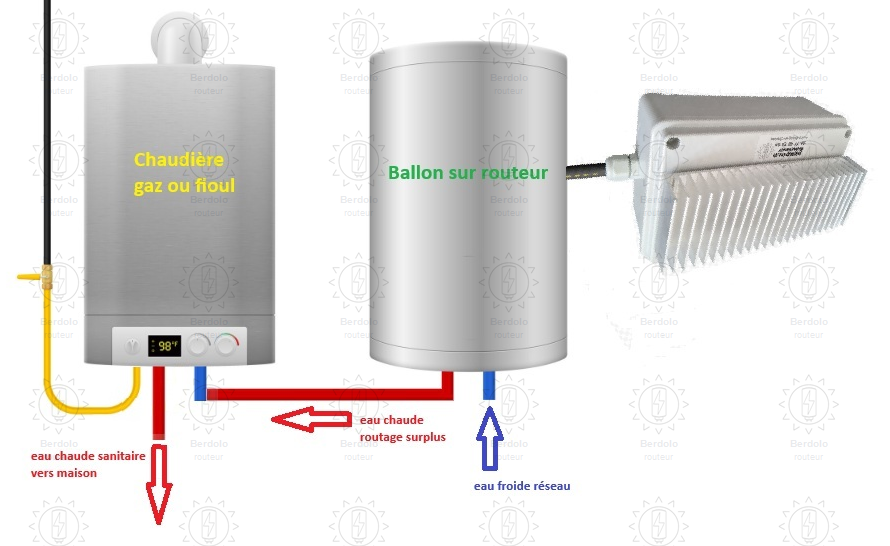

Eau chaude sanitaire : préchauffer l’eau avant la chaudière
Le routeur envoie uniquement le surplus solaire exploitable vers la résistance du ballon. Plus le ballon reçoit de routage, plus l’eau arrive chaude à l’entrée de la chaudière.
La chaudière n’a alors plus à chauffer une eau froide depuis le réseau. Elle complète seulement ce qui manque pour atteindre sa température de consigne. Dans les meilleurs cas, si l’eau qui arrive du ballon est déjà assez chaude, la chaudière consomme très peu, voire pas du tout de combustible sur ce puisage.
Selon la technologie de la chaudière
Selon les chaudières, le comportement peut varier. Certaines déclenchent le brûleur avec un débitmètre dès qu’un tirage d’eau chaude est détecté. D’autres se basent davantage sur une mesure de température ou un aquastat. Si la température du ballon routé est supérieure à la consigne demandée, il est possible que le brûleur ne s’allume même pas.
Dans tous les cas, l’idée reste la même : utiliser d’abord les calories solaires disponibles dans un ballon simple, puis laisser la chaudière faire l’appoint seulement lorsque c’est nécessaire.

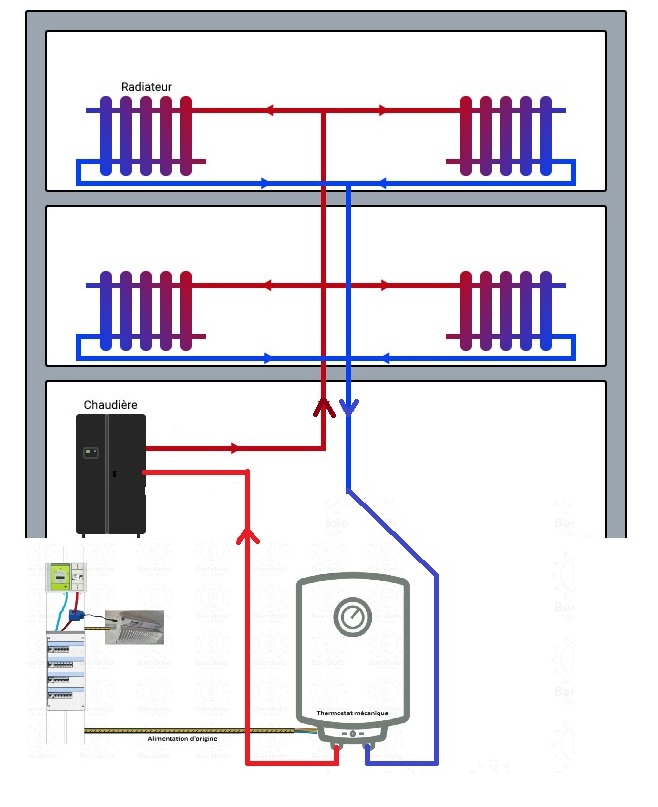

Chauffage central : des calories gratuites vers les radiateurs
Le ballon transmet aux radiateurs les calories gratuites du surplus solaire ; la chaudière ne fournit que le complément nécessaire.
Dans ce montage, un ballon adapté au circuit de chauffage est intercalé sur le retour des radiateurs, avant la chaudière. Le routeur ajuste la puissance de sa résistance au seul surplus photovoltaïque disponible. Quand le ballon est plus chaud que le retour, il réchauffe l’eau qui le traverse.
Le circulateur fait passer cette eau préchauffée dans la chaudière, puis vers les radiateurs. Avec une température de retour plus élevée, la chaudière a moins de chaleur à fournir pour atteindre sa consigne : un brûleur modulant réduit sa puissance dans sa plage de fonctionnement ; un brûleur non modulant peut fonctionner moins longtemps, selon sa régulation. Cet apport solaire peut ainsi réduire la consommation de gaz ou de fioul.
Un montage à adapter à l’installation
Le ballon contient ici de l’eau de chauffage, dans un circuit séparé de l’eau sanitaire. Le choix du ballon, les températures, les débits et les sécurités doivent être validés par un chauffagiste selon la notice de la chaudière. L’intérêt dépend du surplus disponible pendant les besoins de chauffage, des pertes du ballon et de la régulation.
Avec une chaudière à condensation, un retour plus chaud réduit la condensation : le gain global doit donc être évalué pour l’installation. Voir les explications de Viessmann sur la température de retour et la condensation.
Pourquoi c’est intéressant
- Le ballon exploite un équipement simple, durable et peu coûteux.
- Le surplus photovoltaïque remplace une partie du gaz ou du fioul.
- La chaudière reste disponible quand le solaire ne suffit pas.
- Le montage peut réduire la consommation d’énergie fossile sans transformer toute l’installation.
- C’est un cas d’utilisation particulièrement efficace pour un routeur 2 voies : une fois le ballon sanitaire à température, la seconde voie dirige le surplus solaire vers le ballon de chauffage pour continuer à valoriser la surproduction.
